Всем привет.
Не смотря на то, что разного рода схем бегущих огней как собак нерезанных, хочу представить вам еще одну.

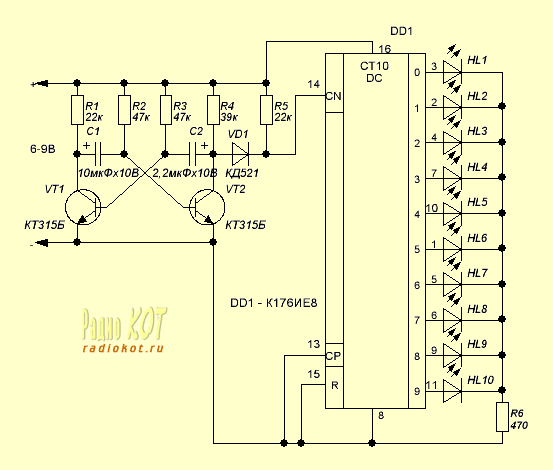

Схема, найденная где-то в аналах интернета привлекла меня своей странностью, но при этом она довольно забавна, судите сами:
Итак, эдакий осьминог в любовной схватке с вешалкой - светодиодами управляет десятичный счетчик-дешифратор, а в качестве задающего генератора для него использован симметричный мультивибратор на транзисторах. Впрочем, почему бы и нет?
Все детали можно заменить импортными аналогами. Транзисторы VT1, VT2 - BC547, диод VD1 - 1N4148, микросхема - CD4017.
Питаяется все это счастье, разумеется, от стабилизированного источника. Печатна плата
|
