Светодиодный индикатор уровня сигнала предназначен для индикации уровня переменного сигнала.
Применение: индикация настроки тюнера, индикация уровня сигнала на линейном выходе, индикация выходной мощности и.т.д.
Технические характеристики:
Напряжение питания...........................3,5 - 15 В
Ток покоя.............................................7 - 10 мА
Выходной ток.......................................7 - 10 мА
Минимальное входное напряжение......50 мВ
Частотный диапазон.............................20 - 20000 Гц
Диапазон индикации ............................18 - 20 dB
Логарифмическая шкала

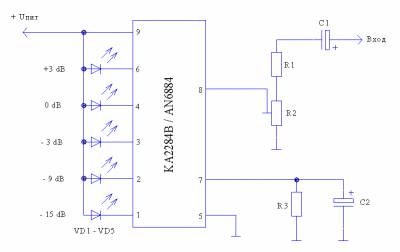

Рис.1. Светодиодный индикатор уровня сигнала на KA2284 (AN6884)
Перечень элементов
R3 - 47 кОм - 100 кОм
C1 - 10 мкФ х 10 В
C2 - 1 мкФ х 10 В
VD1 - VD5 - АЛ307 (КИПМО)
В зависимости от уровня входного сигнала рекомендуються номиналы:
Uвх R1 R1 R2 50 - 100 мВ 1 кОм 100 кОм
100 - 500 мВ 47 кОм 47 кОм
0,5 - 5 В 100 кОм 47 кОм
R2 служит для регулировки чувствительности индикатора, С2 задает постоянную времени индикации С2,R2 - задают постоянную времени обратного хода индикатора.
|
