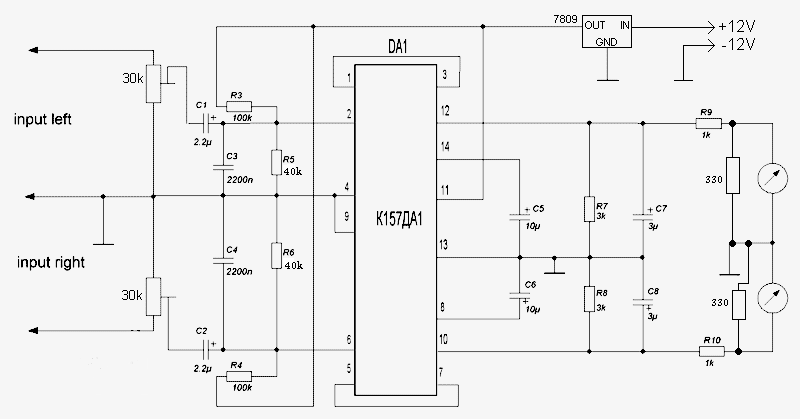

И так, собсно есть специализированная микросхема К157ДА1 стоимость 2 гривны... Она из себя представляет "драйвер" двух (стерео) стрелочных индикаторов... Схема включения (однополярный режим питания) достаточно проста:
И в принципе легко спаивается на монтажке, однако приведу свой (рабочий и проверенный) вариант печатной платы (как всегда в формате lay):
На плате также предусмотрено питание подсветки (!) для
индикаторов и подписано как "led"... все очень просто и удобно, а
главное все работает)))
Детально расписывать все процессы внутри микросхемы не стану, если интересно - в помощь вам гугл, или справочники.

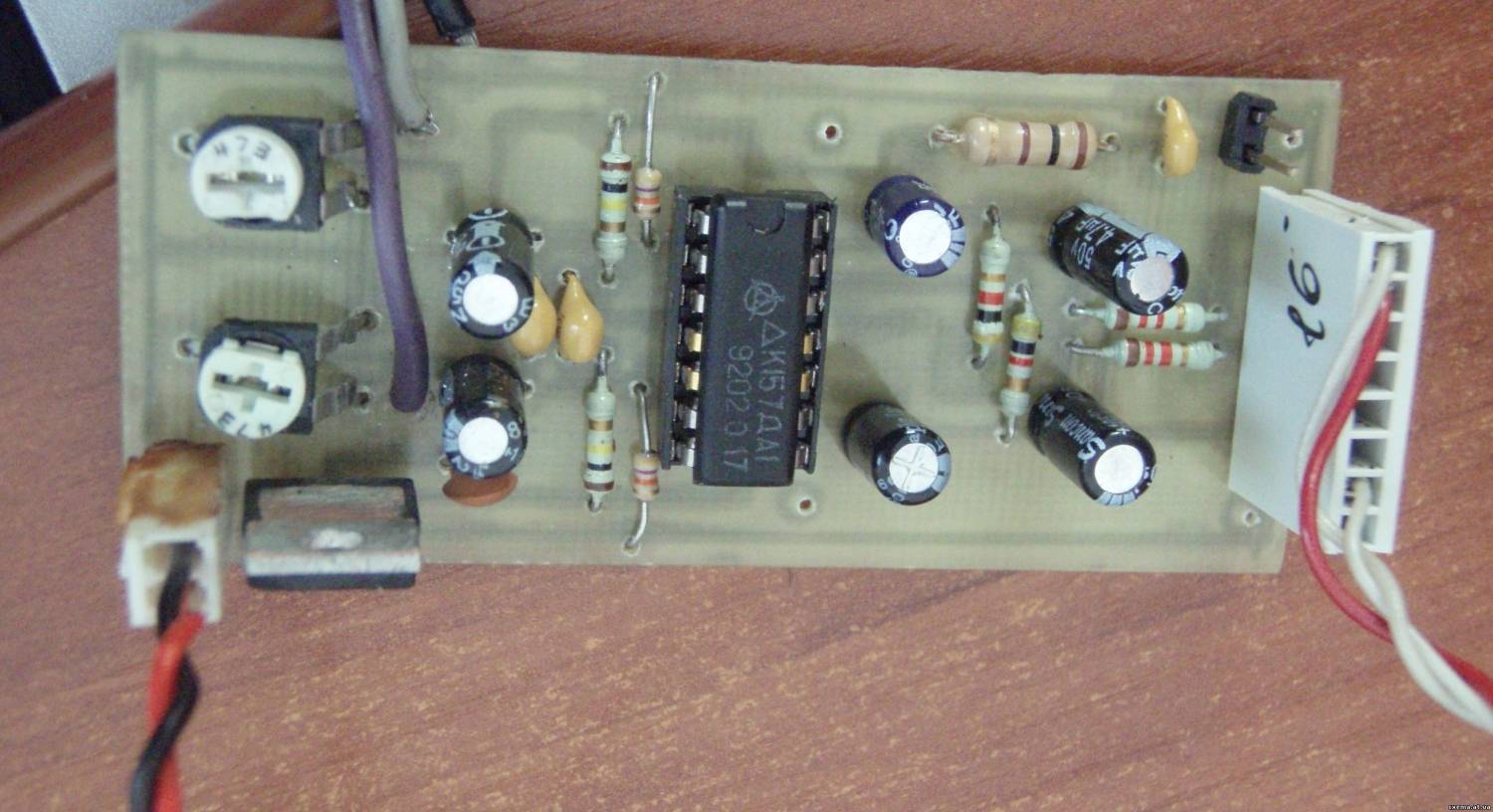

Готовое устройство имеет вид:

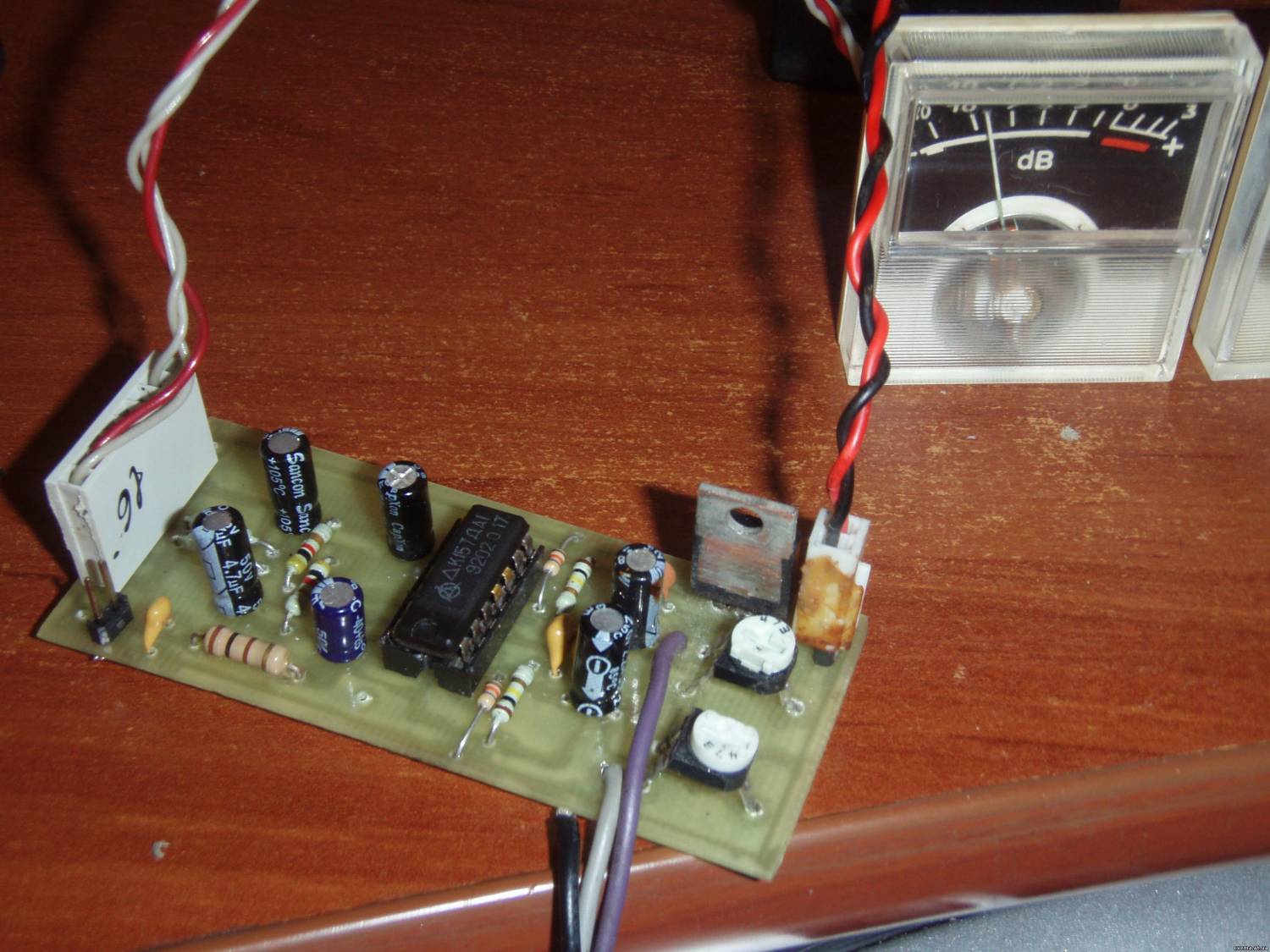

Внимание, фотки я делал на первом варианте платы, по этому есть кое какие изменения, новая плата более адаптированна под детали, а в целом расположение не особо изменилось...

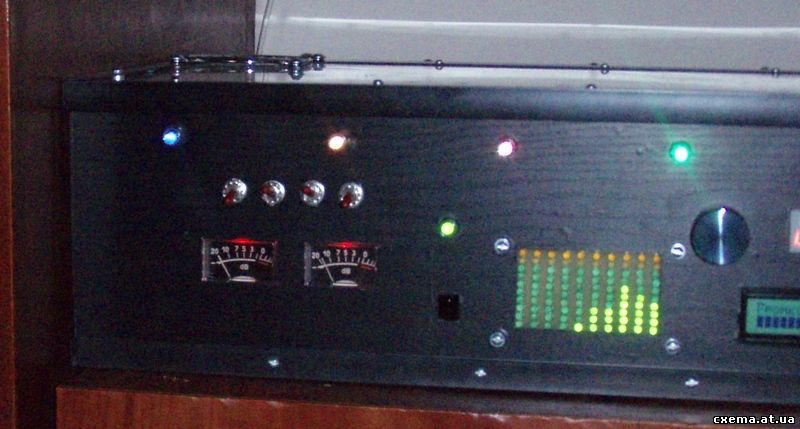

В моем новом усилителе эти "стрелки" смотрятся очень красиво, подсветка для индикаторов выполнена на одном SMD светодиоде, в целом все очень оригинально и благополучно работает в новом моем "монстре")))
Два режима яркости подсветки реализовано переключением гасящих резисторов... Сами по себе стрелки были сняты кажется с магнитофона "весна"... там же можно ковырнуть и микросхему %).... Все детали и "стрелки" хорошо продаются в магазинах радиодеталей и не представляют из себя какой либо "редкости")) Джерело:
