Простий індикатор рівня сигналу

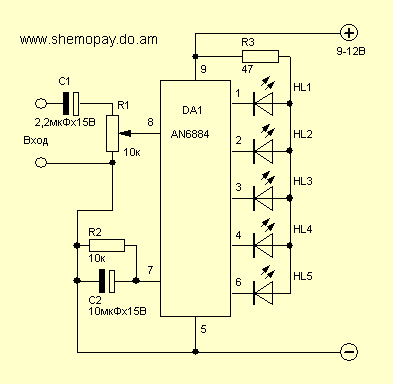

Схема:
Фото:

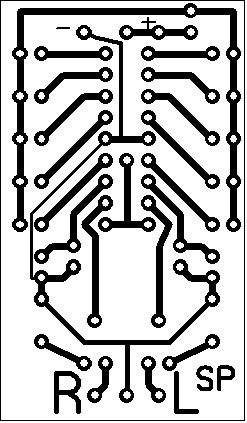

Печатная плата:
Схема работает в широчайшем диапазоне напряжений питания - от 3 до 18 вольт. Единственное, что при этом надо учитывать - сопротивление резистора R3. А резистором R1, как можно догадаться подстраивается уровень входного сигнала.Микросхема может работать и в стереорежиме , сразу на два канала. Джерело |
| Категорія: Індикатори | Додав: ivan96067580 (18.08.2010)
|
