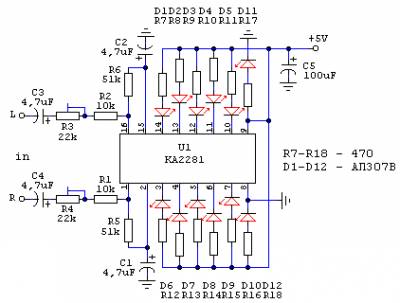

В основе устройства - интегральная микросхема фирмы Samsung KA2281 (двухканальный пятиразрядный усилитель индикации с логарифмической шкалой). Отличается данное включение микросхемы от типового, только введением дополнительных светодиодов D11 и D12, которые загораются сразу при включении устройства и индицируют готовность к работе.
Чувствительность индикатора регулируется резисторами R3 и R4 для каждого стереоканала отдельно, а конденсаторами C1 и C2 подстраивается скорость гашения светодиодов.
Зажигание светодиодов начинается с право на лево (смотрите схему) для обоих стереоканалов. Для индикации пика сигнала поставьте светодиоды D1 и D6 красного свечения (на схеме все светодиоды АЛ307В - зеленого свечения). Подключается индикатор к линейному выходу магнитофона или какого-то другого подобного устройства.
------------------------------------------------------------------------------------------------- Інші схеми:

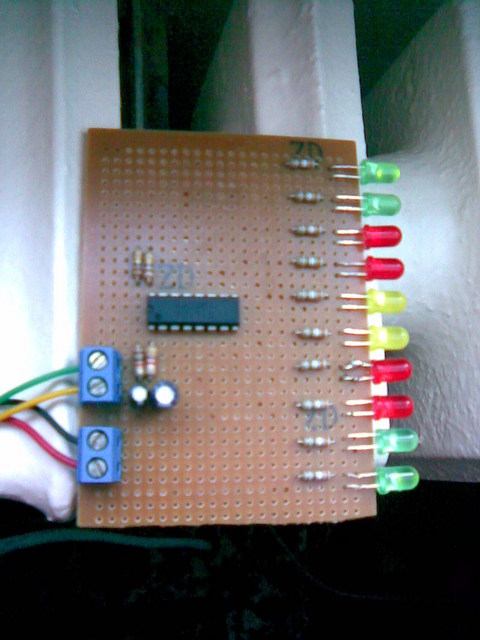

Фото:

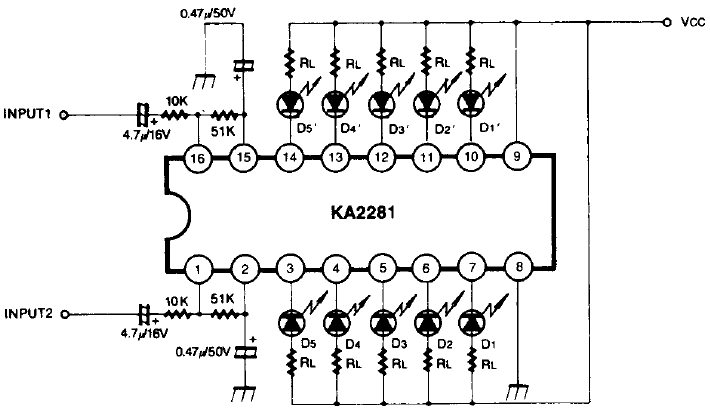

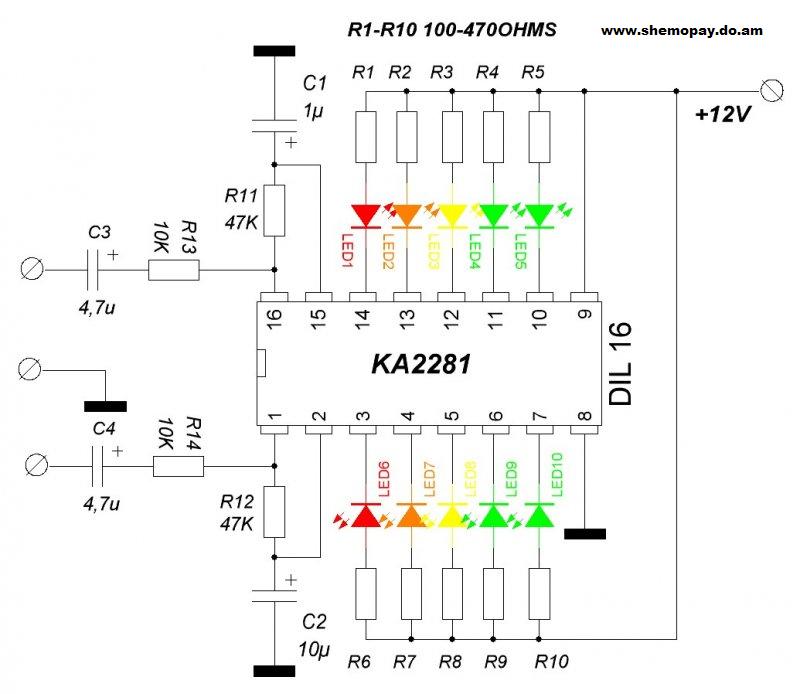

------------------------------------------------------------------------------------------------ Типовая схема включения KA2281:

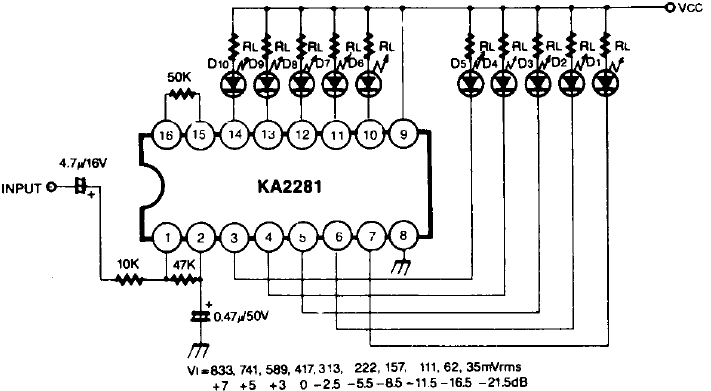

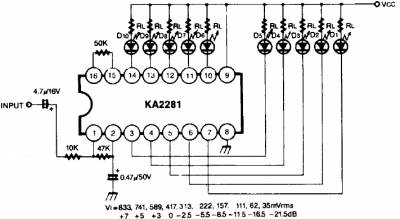

Схема моно включения KA2281 с 10 светодиодами:

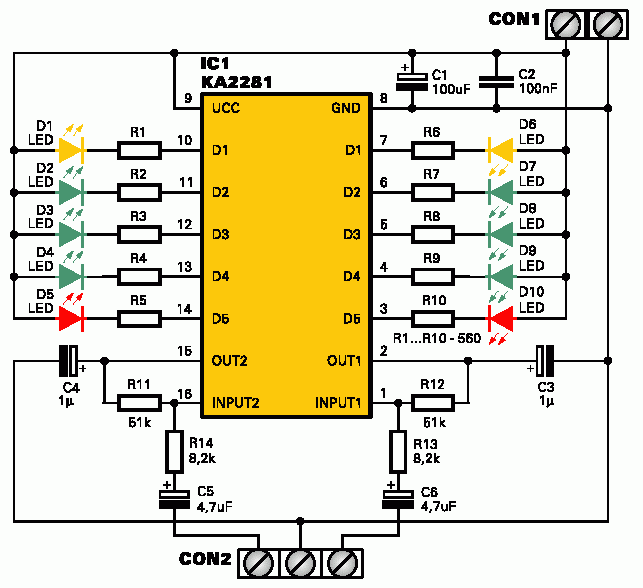

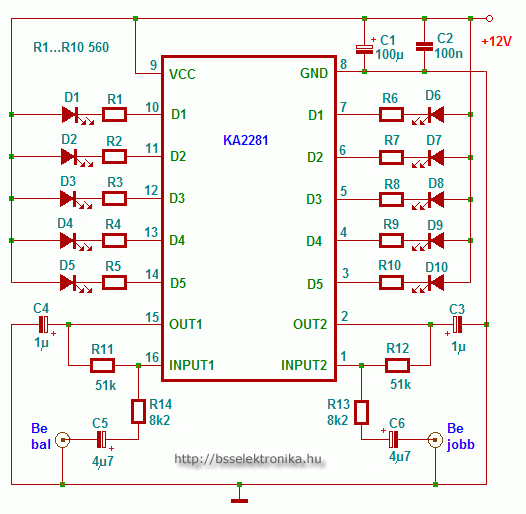

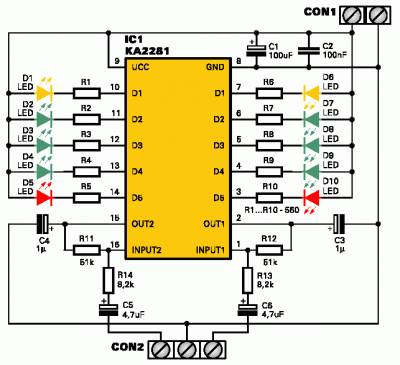

------------------------------------------------------------------------------------------------ Інша схема та печатна плата до цієї схеми: Индикация работает на микросхеме KA2281.
Светодиоды можно ставить по своему усмотрению,можете поставить так как я их отобразил вверху
С1-С2 4.7uF
C3-C4 47uF
C5 100uF
R1-R2 10K
R3-R4 51K
R5-R14 2,4k
Питание 9-15В
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
Индикатор предназначен для индикации входного/выходного уровней в узлах аудио аппаратуры. Возможно также подключение к выходу усилителя мощности.
R3....R14 - 2,4 кОм
R1=R2=18 кОм - для чувствительности 250 мв,
R1=R2=2,4 кОм - 50 мв,
R1=R2=10 кОм - 100 мв,
R1=R2=39 кОм - 500 мв.
Если индикатор включить на выход усилителя мощности то R1=R2=330 кОм (для УМЗЧ 30 Вт) Время задержки свечения диодов можно регулировать, изменением RC цепей на входе.Питание индикатора зависит от того какая микросхема в нем применена : U пит KA2281 (TA7666,TA7667) = 3,5....13 В. U пит KA2283 = 9...15 В.
------------------------------------------------------------------------------------------------ |
