Доброго времени суток...
Хочу предложить вариант индикатора уровня сигнала на самых дешевых элементах.
В схеме используется 5 микросхем, цена каждой 1грн (в SMD и 1.5грн в DIP)
Индикатор можно легко расширить до любого количества светодиодов, все ограничено вашей фантазией и, конечно же, возможностями.
Остановимся на варианте 2х8 светодиодов, т.е. на каждый канал будет по 8 светодиодов.

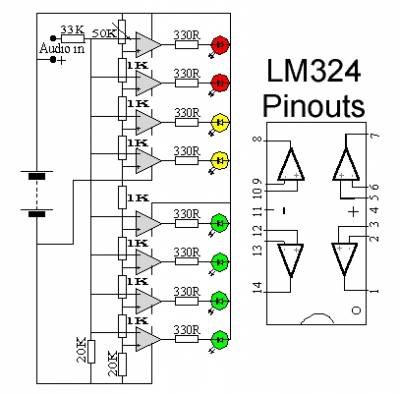

В сети мною была замечена такая схема:
Она и была взята за основу индикатора. Данная схема не будет работать с линейного выхода, она подключается параллельно нагрузке (динамику) усилителя.. и показывает выходную мощность...

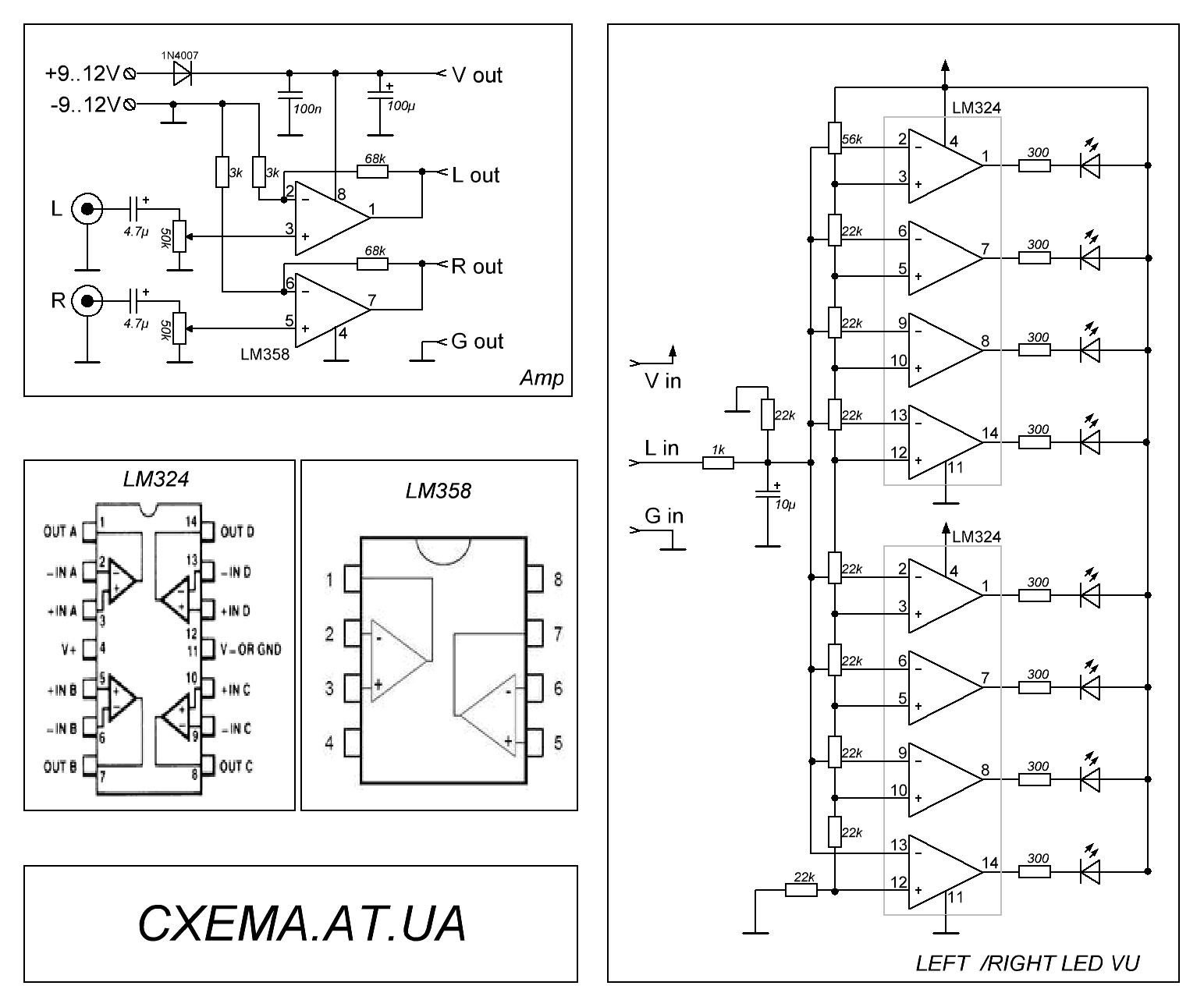

Собственно изменять много не пришлось. Резисторы между не инвертирующими входами я повысил до 22k это убрало почти одновременное срабатывание диодов. Стала заметна разница между уровнями. Также на вход была установлена емкость в 10mf, которая сделала индикацию более плавной. и номинал входящего резистора был снижен до 1k, конденсатор стал заряжаться быстрее, повысилась реакция на бас. В общем вот что вышло:
Как видно по схеме блок индикации был изменен. Пара слов о пред.усилителе. Его тоже можно сделать на LM324.. Но тогда у нас останется 2 не используемых ОУ.. По этому для стерео варианта был использован сдвоенный ОУ - LM358 (чуть дешевле LM324). Подстроечные резисторы регулируют уровень входящего сигнала.
Устройство имеет широкий диапазон питающих напряжений от 5 до 15V
(стандартно 12V), Источником сигнала может служить любой линейный выход.
Для данной схемы была изготовлена печатная плата, она представляет из себя три блока: усилитель, левый и правый блок индикации. Усилитель с блоками индикации соединяется тремя проводками (+, -, сигнал)
Печатна плата у форматі lay

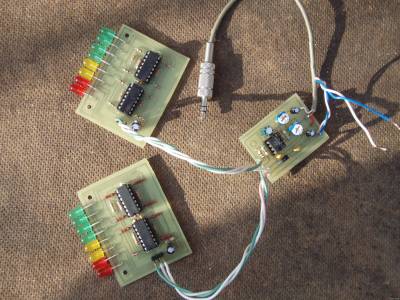

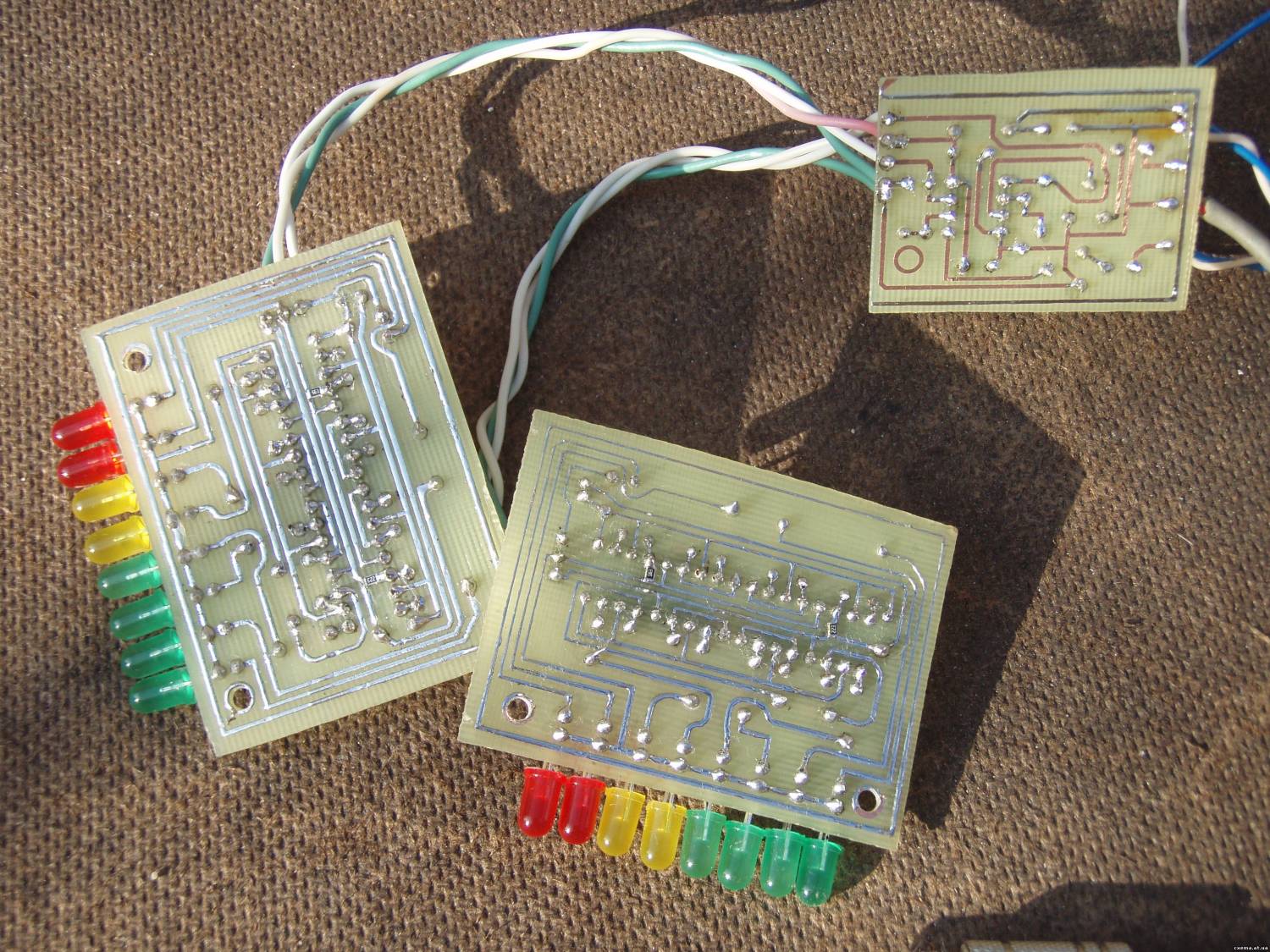

В собранном виде индикатор выглядит так:
Джерело:http://cxema.at.ua/publ/indikator_urovnja_na_lm324/1-1-0-44
|
