Общий вид устройства представлен на рис. 1.

исунок 1. Общий вид устройства


Технические характеристики:

Входное напряжение, переменное: 24 В.

Выходное напряжение: 0…30 В.

Выходной ток: 3 А.

Размер печатной платы: 80x50 мм.

Размер радиатора: 80х52х25 мм.

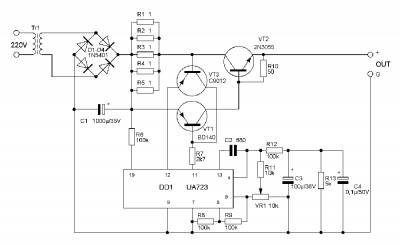

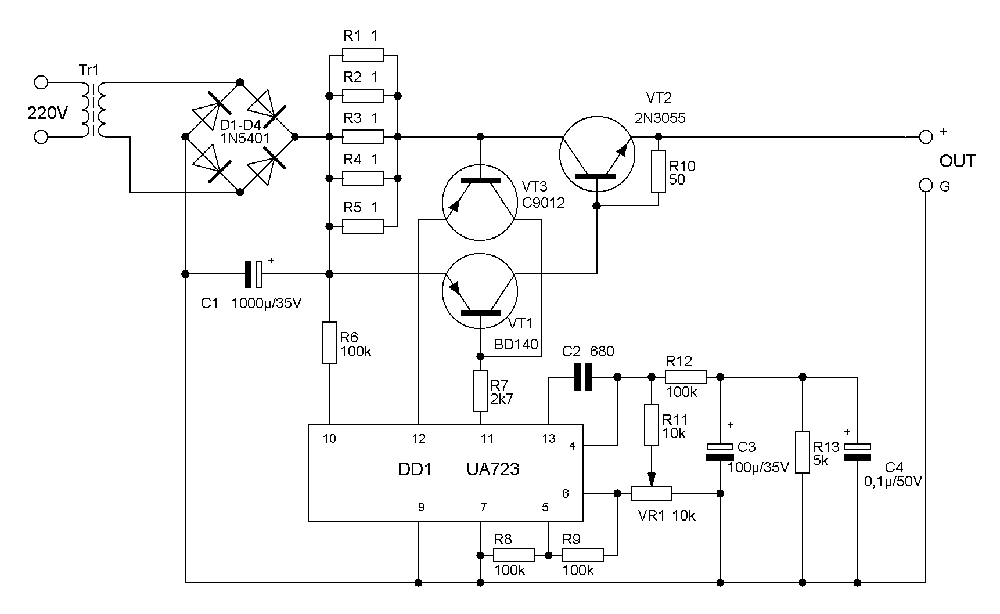

Рисунок 2. Принципиальная электрическая схема

Описание работы

С набором можно использовать любой трансформатор, первичная обмотка которого рассчитана на 220 В, а вторичная выдает 24 В с током не менее 3 А. Конечно, можно применить трансформатор с меньшим напряжением и током вторичной обмотки, но в таком случае и выходные напряжение и ток регулятора не будут превышать соответствующих значений трансформатора.

Переменное напряжение 24 В выпрямляется диодным мостом, собранным на диодах D1…D4. Выпрямленное напряжение фильтруется электролитическим конденсатором С1.

Резисторы R1-R5 служат для уменьшения бросков тока при включении и переходных процессах транзистора VT2. Основой регулятора напряжения служит стабилизатор напряжения DD1, который отслеживает выходное напряжение и подает необходимый ток на силовой каскад на транзисторах VT1-VT3.

Рисунок 3. Цоколевка элементов

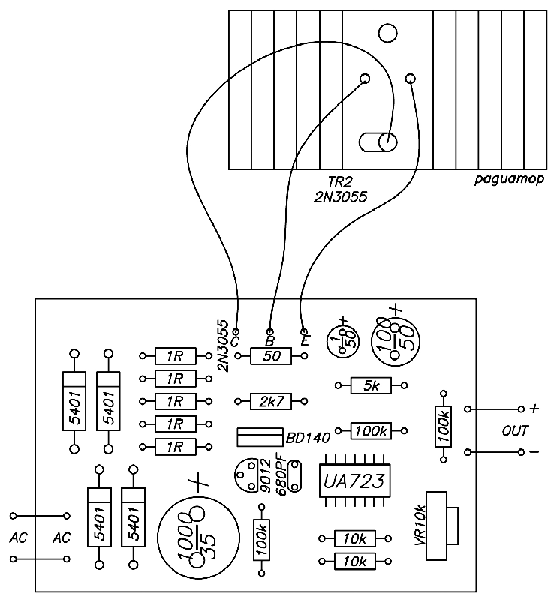

Рисунок 4. Монтажная схема
