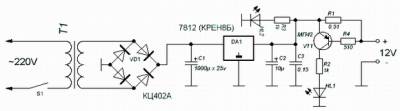

На сборку этой конструкции у меня ушло около получаса, нужно было срочно запитать самоделку. Как видно из схемы, это классический блок питания на микросхеме КРЕН8Б. Единственно, сюда добавлена простейшая цепь индикации перегрузки. Когда блок питания работает с малой нагрузкой светодиод HL1 (красный) светиться очень слабо, но если нагрузка будет близкой к 1А то светодиод будет светиться в полную яркость. Светодиод HL2 (зеленый) это просто индикатор влючения блока.

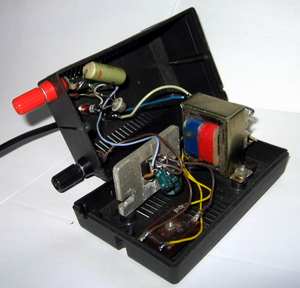

Монтаж блока выполнен навесным способом в первой попавшейся подходящей коробке. Резистор R4 должен иметь мощьность не менее 5ВТ, я пременил готовый, но можно использовать самодельный проволочный. Вообще, конечно, схема немного сырая, но если требуется быстро чтото запитать то она окажется самой подходящей, тем более, что все детали взяты из хлама. Да и схему индикации перегрузки я применил только для того, что в найденой коробке были лишние отверстия, которые прекрасно заняли светодиоды HL1 и HL2, и выключатель питания.
Дополнительно на корпусе я установил 2 зажима для подключения нагрузки. Вот и все, блок питания готов. Максимальный ток нагрузки 1А. Микросхему нужно поставить на теплоотвод. Диодный мост можно применить любой с максимальным током 1А и более. Транзистор также может быть практически любым, древний МП42 стоит только потому, что он первый попался в хламе, а еще он удобный для навесного монтажа. Трансформатор малогабаритный, от китайского адаптера, напряжение на вторичной обмотке 14В.
|
