 Для блока питания потребуется:
- стабилизатор напряжения LM7805;
- конденсатор на 10 микрофарад;
- конденсатор на 1000 микрофарад (вы можете использовать любой большой электролитовый - конденсатор, не обязательно 1000 микрофарад);
- конденсатор на 100нанофарад;
- светодиод для индикации;
- резистор для снижения напряжения от 5 В до необходимого;
- резьбовой вывод для входного напряжения;
- переключатель для включения/выключения входного напряжения;
- макетная плата с медными глазками, не полосками;
- 2 коннектора для подключения блока питания к макетной плате.
Для вычисления необходимого сопротивления нужного воспользоваться законом Ома для участка цепи: R=U/I,
где R - сопротивление участка цепи,
U - напряжение на участке цепи (разность потенциалов на лапках светодиода)
I - сила тока, на которую расчитан светодиод (значения как I, так и U можно посмотреть в ДатаШите светодиода).
Теперь считаем сопротивление по формуле R=(5-U)/I.
Затем округлите результат с повышением числа и выберите резистор с максимально приближенным к этому значению резистор.

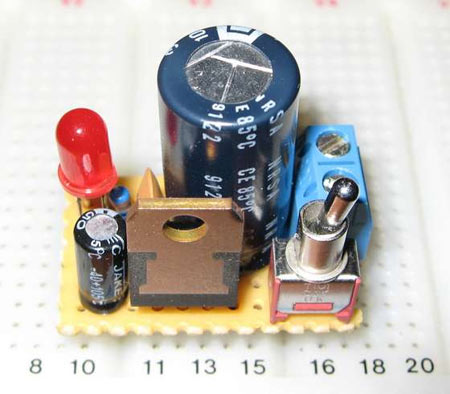

Расположите все компоненты на макетной плате, чтобы увидеть, насколько компактно они могут быть установлены. Все составляющие должны располагаться максимально близко друг к другу. Желательно замкнуть цепь без добавления проводов к низу платы. Или сделайте печатную плату самостоятельно, предварительно сделав разводку в программе LayOut, которую вы можете скачать прямо с нашего сайта.

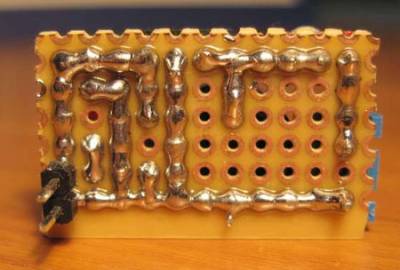

Припаяйте все компоненты к плате.

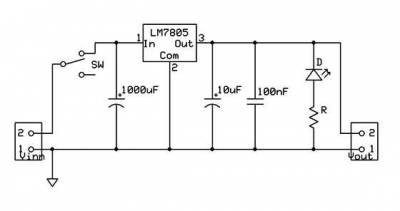

Вот принципиальная схема:
|
