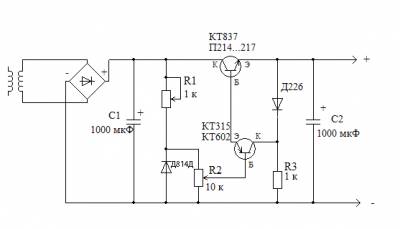

Блок питания собран на 2х транзисторах: управляющий и выходной. Схема в настройке не нуждается. Выходной транзистор нужно установить на теплоотвод. Место КТ315 лучше поставить КТ602, при потреблении тока больше чем 1А. При потреблении большого тока КТ837 лучше ставить в железном корпусе! Конденсатор С1 можно ставить больше в пару раз.
Я ставил С1 4700 мкФ, стабилитрон - Д814Е, место Д226 - любой другой такого же типа. Переменный резистор R1 нужно установить в среднее положение.
