Предлагаю схему универсального блока питания, с помощью которого можно проверять разные собранные схемы. Он собран на достыпных деталях и довольно прост. Схема проверена и работает.

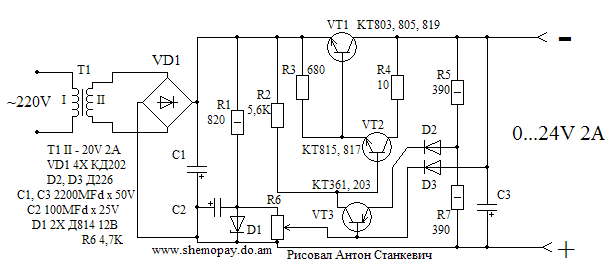

Схема:
Детали:
В качестве VT1 можно использовать КТ803, КТ805, КТ819; VT2 это КТ815, КТ817; VT3- КТ361 или КТ203.
Диоды VD1-VD2 - Д226; в диодном мосте используются КД202, а также можно поставить любой диодный мост на 2А; стабилитрон D7- две штуки Д814 на 12В. Транзистор VT1 нужно установить на радиатор.

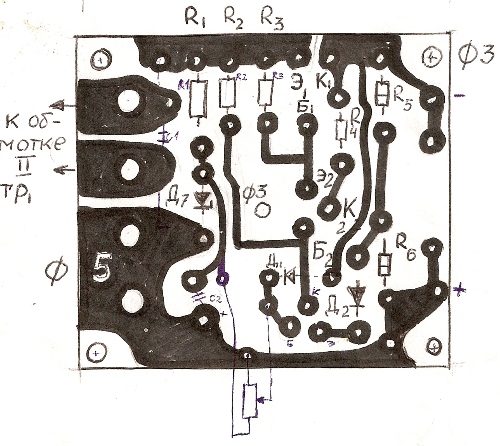

Печатная плата: (82Х73 мм)
|
