ашему вниманию предлагается три простецких усилителя для нормальных, полноразмерных наушников, с сопротивлением звуковых катушек от 8 до 32 Ом. Вариант первый - одноканальный, страшно дешевый.
Микросхема работает в широком диапазоне напряжений питания - 2-16В. Потребляемый ток не велик, так что хватит и батареек. Коэффициент гармоник - 0,5%. Диапазон воспроизводимых частот 20-20000Гц. Предельная долговременная выходная мощность - 250мВт для нагрузки 16 Ом и питании 6В.
Вариант второй - страшно дешевый и отвратительно простой.
Все микросхемы работают в диапазоне напряжений питания 1,6-6В. Потребляемый ток, как и в первом варианте не велик. Коэффициент гармоник - 0,1%. Диапазон воспроизводимых частот 20-20000Гц. Предельная долговременная выходная мощность 2х75мВт при 32 Ом. КР1436УН1, КР1064УН2, КР1054УН1, КФ1054УН1 - скорее всего ОАО "Ангстрем" 34119 - Motorola, AN7050 - Matsushita, TDA7050T, TDA7050 - Philips.

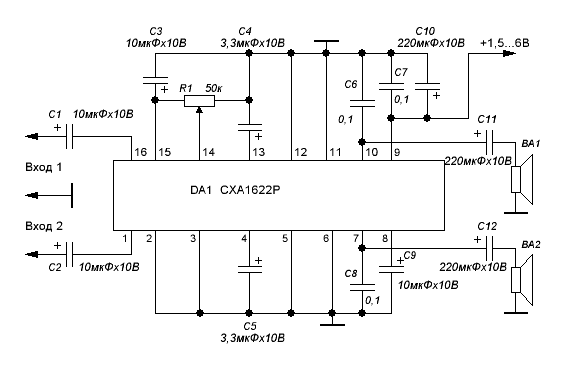

Вариант третий: относительно дорого, но это всё же SONY. Теперь дело дошло и до микросхемы SONY CXA1622P (кстати недешевой).
Микросхема работает в диапазоне напряжений питания 1,8-6В. Потребляемый ток - см. первые два варианта. Коэффициент гармоник - 0,7%. Диапазон воспроизводимых частот 40-40000Гц. Предельная долговременная выходная мощность 2х440мВт при 8Ом и напряжении питания 6В.
Резистор R1 предназначен для регулировки громкости.
