Возникла необходимость в переносном ушном усилителе с высоким разрешением. Зная по опыту, что заданным свойством обладает составной ЭП на 2Т602Б, 2Т908, я быстренько скидал его на макетке. Ток задал 300мА, а на выход поставил конденсатор ROE 2200мкФ (DIN41332). Это прекрасный конденсатор, но был он у меня в одном экземпляре, поэтому и канал получился один.
Далее, используя этот макет в качестве контрольного тракта, (а он действительно играл замечательно), я стал проверять различные варианты схем, которых в голове к тому времени скопилось большое количество.
Возился я две недели, перепробовал несколько десятков топологий и типов транзисторов, но ничего, хотя бы также звучащего мне собрать не удалось. Были неплохие варианты. Например, на одном КП911 с нагрузкой в стоке, (навеянный Алексеем Никитиным), или 2П902 с батарейкой в затворе, вольтдобавкой и выходным ЭП на 2Т908. Но, все же звук их мне нравился меньше.

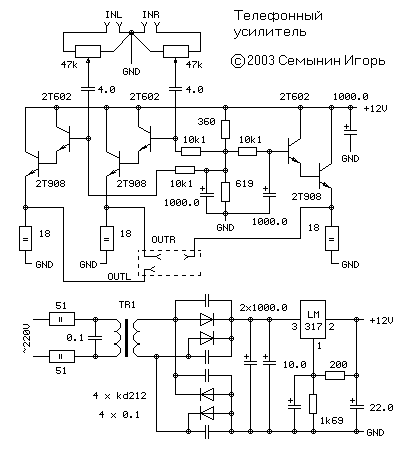

Поэтому, чтобы иметь «точку опоры» для дальнейшей работы, я решил затолкать первый макет в корпус, дополнив его вторым каналом. Но, вот беда – где взять второй конденсатор? Вспомнив, что лучший конденсатор – это его отсутствие, я добавил третий канал и включил нагрузку между выходами. Несмотря на то, что разделение каналов снизилось, зато бас стал еще более собранным и отчетливым, а едва заметная окраска звука стала еще менее заметна :-). Окончательная схема представлена на рисунке.
Все транзисторы должны быть подобраны по коэффициентам передачи тока, а еще лучше и по Uбэ – от этого зависит выходное смещение. Все транзисторы закреплены на одном радиаторе без прокладок.
На нагрузке 32 Ом получились следующие характеристики:
Коэффициент передачи по напряжению, не менее…………………0,95 Входное сопротивление, не менее…………………………………..8 кОм Коэффициент нелинейных искажений в диапазоне частот 20…20000 Гц при Uвых: 1 / 0,1 В, не более….0,15 / 0,03 % (в основном 2-я гармоника) Разделение каналов, не менее………………………………………..40дб
Я использовал транзисторы со следующими коэффициентами передачи тока: 2Т908 – 35, при 330 мА 2Т602 – 110, при 10 мА
Входные конденсаторы МБГЧ. Все резисторы С2-29
Схема не слишком чувствительна к электролитам в питании – я использовал Rubycon серии YK.
А вот в смещение стоит поставить что-нибудь получше. Меня устроили Philips, выдранные из какого-то древнего сидюка.
