Эта несложная схема позволяет прослушивать в наушниках звуковое сопровождение телевизора, не доставляя беспокойства окружающим. При этом, никаких проводов между телевизором и наушниками не требуется. Их заменяют световые лучи инфракрасного (ИК) диапазона, обеспечивающие уверенную связь на расстоянии 6 м, даже без использования какой-либо оптики. Если необходимо, расстояние можно увеличить с помощью линз и рефлекторов.

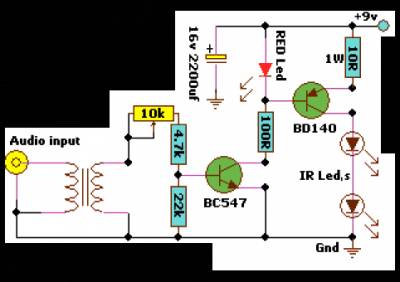

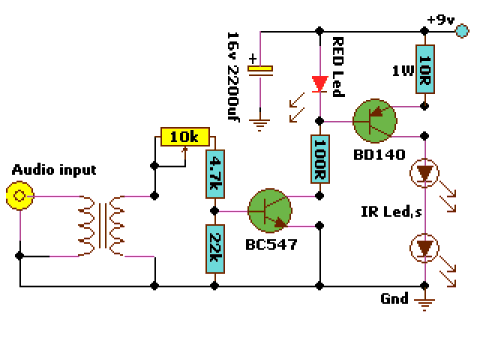

Рисунок 1. Звуковой передатчик
В передатчике использован двухкаскадный транзисторный усилитель (транзисторы BC547 и BD140), нагруженный парой соединенных последовательно ИК светодиодов. Аудио выход телевизора связан с входом передатчика через звуковой трансформатор, включенный в обратном направлении. Т.е., низкоомная (намотанная более толстым проводом) обмотка подключается к телевизору, а высокоомная – к передатчику. Питать передатчик можно от сетевого адаптера или батареи 9 В. Красный светодиод в передатчике служит для индикации наличия питания.

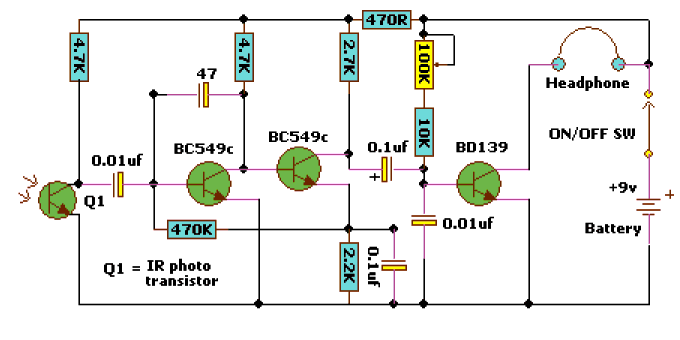

Рисунок 2. Звуковой усилитель
Приемник представляет собой трехкаскадный транзисторный усилитель. Первые два каскада, на транзисторах BC549C, усиливают сигнал фототранзистора, а третий, на транзисторе BD139, нагружен на наушники.
С помощью подстроечного резистора в передатчике добейтесь максимальной четкости звука. Фототранзистор приемника и светодиоды передатчика постарайтесь направить друг на друга поточнее, чтобы получить максимальную дальность приема. Для питания приемника можно использовать 9 В батарею.
Надписи на схемах
Audio input Звуковой вход
RED Led Красный светодиод
IR Leds ИК светодиоды
IR phototransistor ИК фототранзистор
Headphone Наушники
ON/OFF SW Выключатель
Battery Батарея
|
