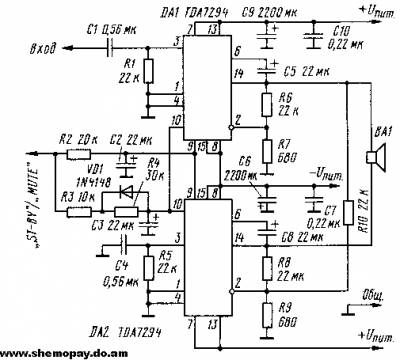

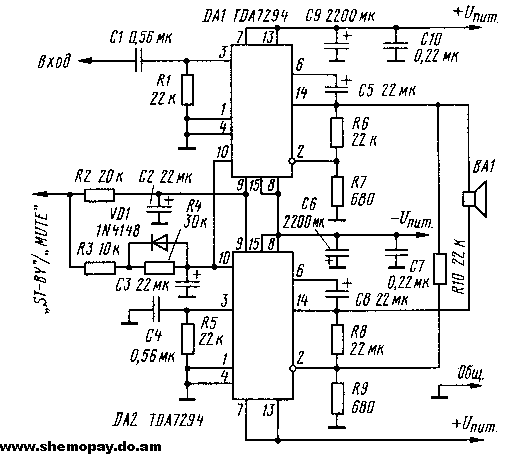

Мостовое включение TDA7294 Схема мостового включения TDA7294 с нумерацией элементов
Напряжение источника питания, В ............ (2х7,5)...(2х40)
Коэффициент усиления доработанного варианта усилителя определяется соотношением сопротивлений резисторов R6/R1 и может изменяться в широких пределах подбором резистора R1. При этом для обеспечения необходимого запаса устойчивости может потребоваться уточнение номинала конденсатора С6.
При практической реализации УМЗЧ по приведенной схеме целесообразно дополнить его устройством защиты нагрузки от постоянной составляющей напряжения, предохранителями в цепях питания и индикатором перегрузки. Чтобы увеличить выходную мощность (или выходное напряжение), микросхемы TDA7294 могут быть включены по рекомендованной фирмой-изготовителем мостовой схеме.

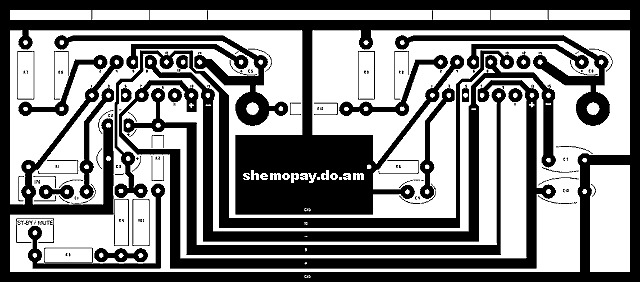

Плата для мостового включения с нумерацией элементов (Вид со стороны деталей)

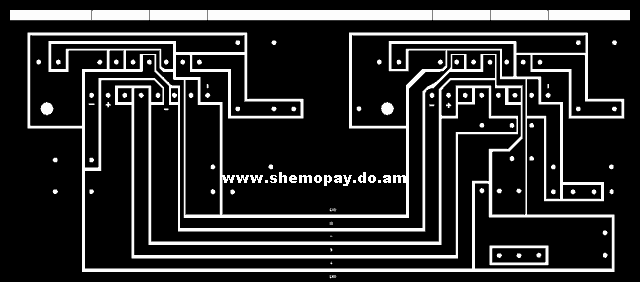

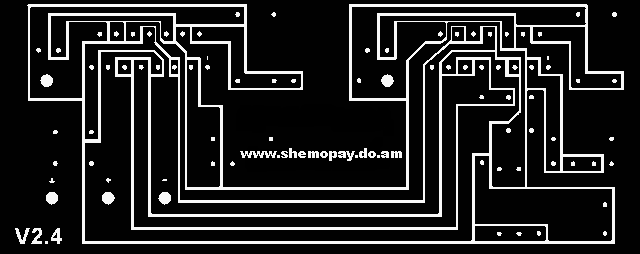

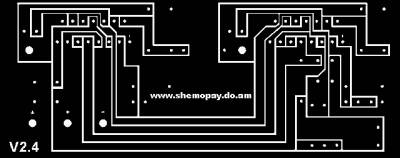

Обратная сторона платы

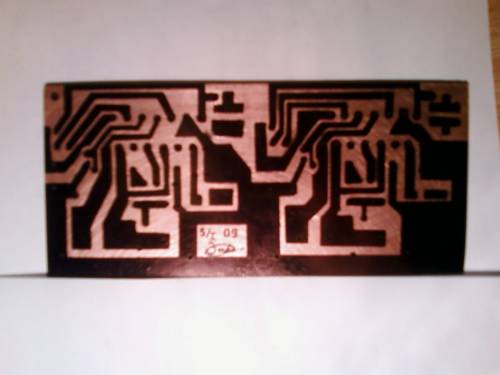

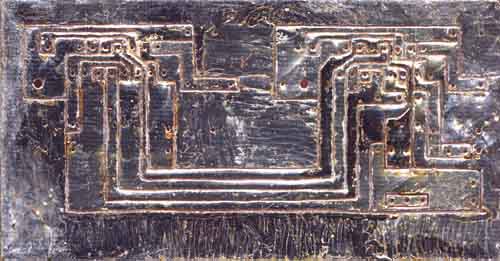

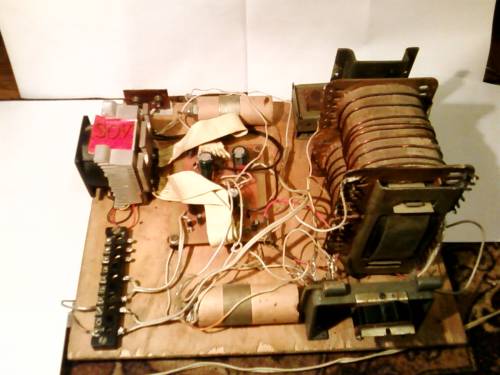

Готовый вариант

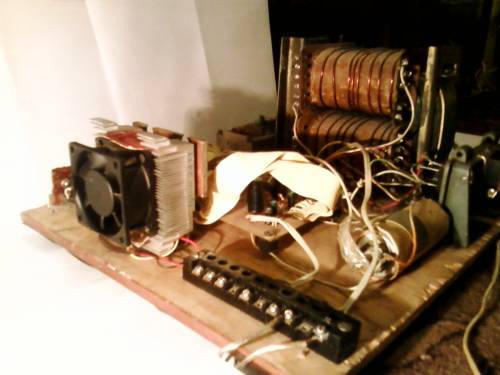

Платку разводил под имеющийся радиатор , на который планируется установить стандартный куллер от блока питания для ПК. Конденсаторы C9 и C6 планировалось разместить отдельно (на стенке корпуса , потому что они будут громадного размера :)
