Усилитель НЧ 32 Вт (TDA2050, Hi-Fi)
ощный одноканальный Hi-Fi усилитель низкой частоты 32 Вт NM2036 (TDA2050)
УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2050. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. Выходная музыкальная мощность этой микросхемы составляет 50 Вт (согласно стандарту IEC~268.3).
Технические характеристики усилителя приведены в Табл. 4.
Таблица 4. Технические характеристики усилителя NM2036Напряжение питания, В 10...50
Пиковое значение выходного тока, А 5
Ток в режиме покоя, мА 30...55
Долговременная выходная мощность, Вт
при КНИ = 0.5 % и Uп = 36 B и Rн = 4 Ом 28
Долговременная выходная мощность, Вт
при КНИ = 0.5 % и Uп = 36 B и Rн = 8 Ом 18
Долговременная выходная мощность, Вт
при КНИ = 0.5 % и Uп = 44 B и Rн = 8 Ом 25
Долговременная выходная мощность, Вт
при КНИ = 10 % и Uп = 36 B и Rн = 4 Ом 35
Долговременная выходная мощность, Вт
при КНИ = 10 % и Uп = 36 B и Rн = 8 Ом 22
Долговременная выходная мощность, Вт
при КНИ = 10 % и Uп = 44 B и Rн = 8 Ом 32
Суммарное значение коэффициента нелинейных искажений
при Uп = 36 В, Rн = 4 Ом, F = 1 кГц, Pвых = 0,1 - 24 Вт 0.03
Суммарное значение коэффициента нелинейных искажений
при Uп = 44 В, Rн = 8 Ом, F = 1 кГц, Pвых = 0,1 - 20 Вт 0.02
Коэффициент усиления по напряжению Аu, дБ 30
Входное сопротивление, кОм 22
Диапазон воспроизводимых частот, Гц 20...25000
Размеры печатной платы, мм 52х33
Общий вид усилителя представлен на рис. 5, схема электрическая принципиальная - на рис. 6.

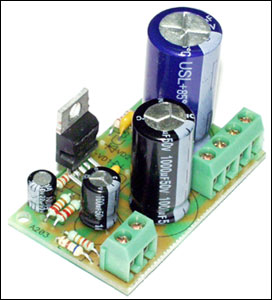

Рисунок 5. Общий вид усилителя

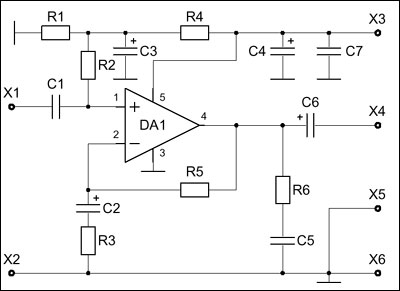

Рисунок 6. Схема электрическая принципиальная усилителя
Схема расположения элементов на плате и подключение усилителя показана на рис. 7, вид печатной платы со стороны проводников - на рис. 8.

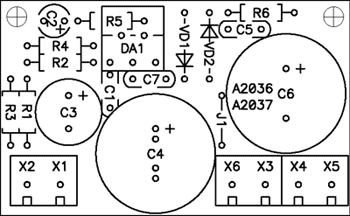

Рисунок 7. Схема расположения элементов на плате и подключение усилителя NM2036/NM2037

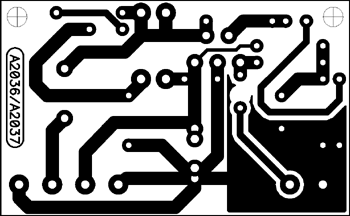

Рисунок 8. Вид печатной платы со стороны печатных проводников усилителя NM2036/NM2037
Перечень элементов приведен в табл. 5.
Таблица 5. Перечень элементов усилителя NM2036Позиция Наименование Кол.
C1, C5 0,47 мкФ 2
C2 22 мкФ, 50 В 1
C3 100 мкФ, 50 В 1
C4 1000 мкФ, 50 В 1
C6 2200 мкФ, 50 В 1
C7 0,1 мкФ, 100 В 1
DA1 TDA2050 1
R1, R2, R4, R5 22 кОм 1
R3 680 Ом 1
R6 2,2 Ом 1
- Клеммный зажим двойной 3
|
