Усилитель на TDA7294
Схема очень простая!
Одна микросхема выдает в МОНО 100W ("Честных" 70) т.е две микросхемы (СТЕРЕО) дадут нам 200W (140-150)!
Характеристики усилителя:
Питание - Двухполярное (от +-12 до +-40V)
F вых. - 20-20000 Hz
Р вых.max (пит.+-40V, Rн=8оМ) - 100W
Р вых.max (пит.+-35V, Rн=4оМ) - 100W
К гарм (Рвых=0.7Рmax) - <0.1%
Uвх - 700mV

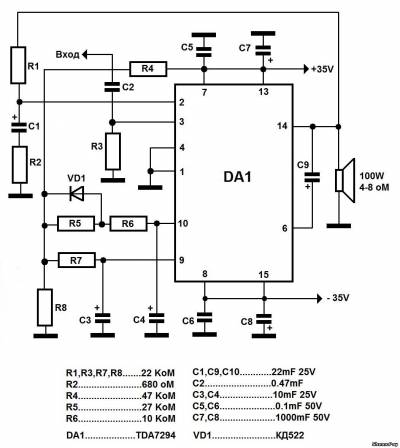

Схема:
>>>>НАЖМИТЕ НА ИЗОБРАЖЕНИЕ ДЛЯ УВЕЛИЧЕНИЯ<<<<
Как видно по схеме конденсатора С10 нет. Он нужен для микросхемы TDA7293 (140W), и ставиться он место C9 между 6й и 12й ногами микросхемы.

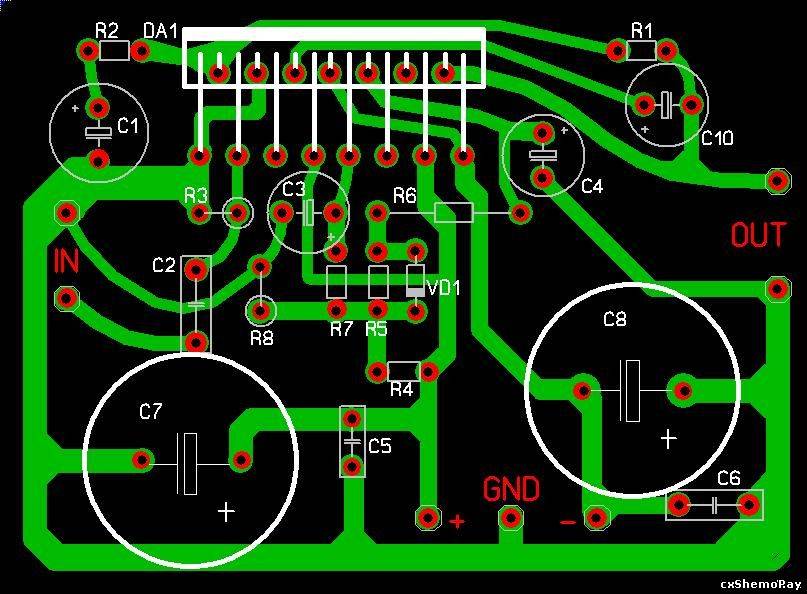

Печатная плата :
Примерный рисунок расположения элементов:
Плата рабочая 100%!

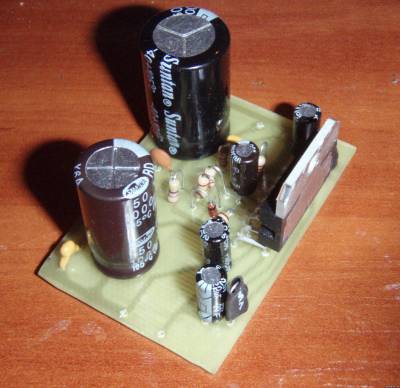

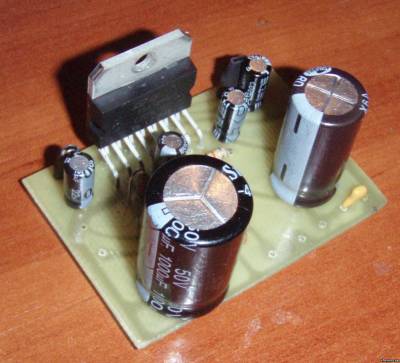

Фото:
Кое что:

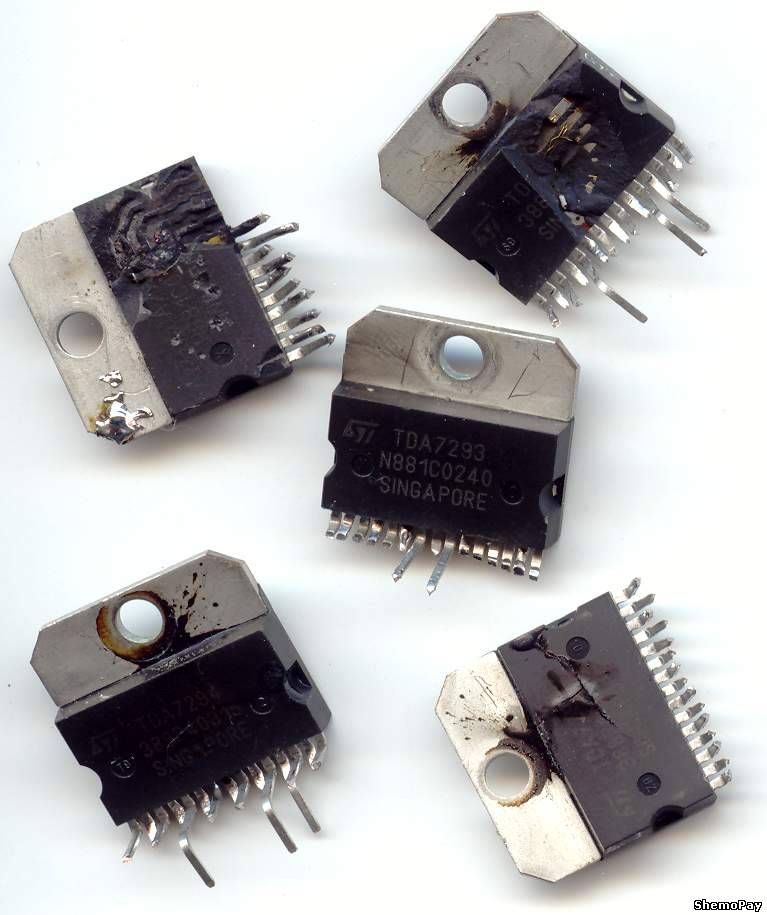

Полазил по интернету, нашел такую фотку:
Нажмите на изображения для увеличения
Надеюсь у вас такого не будет)))
Я пробовал питать микросхему от +-45 вольт (замерял на выходе выпрямителя с емкостями) - без взрывов, микросхема работала нормально, не перегревалась, нагрузкой была колонка S90.. Однако Оставлять такое большое напряжение не стал, и отмотал у трансформатора несколько витков, получив 40 вольт, что по паспортным данным "максимально нормальное"... Кстати для TDA7293 предельное напряжение 60V (50 макс.норм.).
Цена микросхем 3$ за штуку, что весьма дешево для усилителя подобного класса!
В общем кому нужен усилитель для дома - рекомендую собрать данную схему!
Печатна плата у форматі lay |
