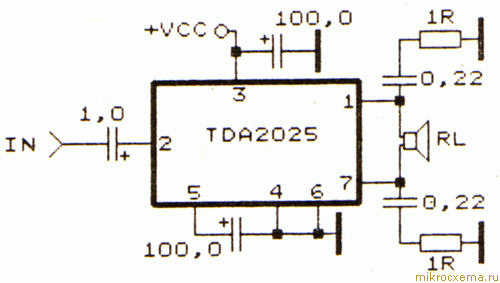

Схема усилителя с выходной мощностью 50 Вт на интегральной микросхеме TDA2025 до невероятности простая. Все элементы сведены к минимуму. Наладки не требует при указанных номиналах радиодеталей. Микросхему TDA2025 можно купить по цене в среднем 200 руб. Что касается остальных деталей, то это 5 конденсаторов и два резистора. Их номиналы показаны ниже на схеме.
Напряжение питания 12-40 В. Т.к. питание однополярное, то возможно применение усилителя в автомобильном сабвуфере. Если напряжения не хватит (что скорее всего), то можно сделать преобразователь прямо от аккумулятора.

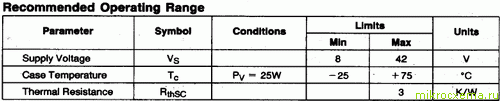

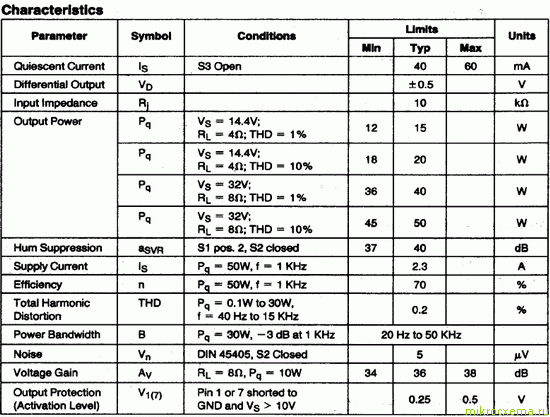

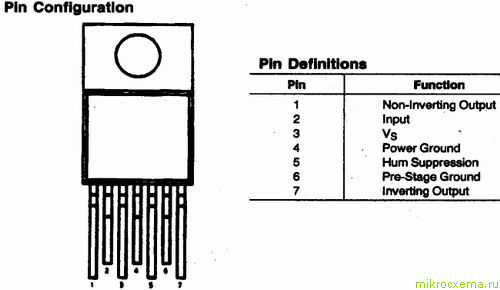

Нагрузка может быть как 4 Ом, так и 8 Ом. Применить можно и для домашней акустики. Ниже приведены внешний вид микросхемы TDA2025 и её характеристики.

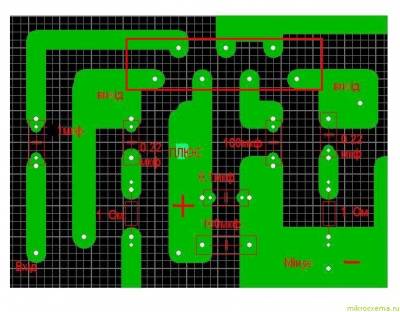

Эскиз печатной платы для этого усилителя показан ниже на рисунке. Также можно скачать его в формате .lay. Эскиз создан в программе для проектирования печатных плат SprintLayout.
Печатну плату можна взяти тут |
