Простой усилитель мощности на КТ805 (20 Вт)

Вашему вниманию предлагается очередной усилитель мощности. Несмотря на относительно небольшую выходную мощность, он обладает некоторыми несомненными достоинствами. Во-первых, он просто как валенок и совершенно доступен для повторения. Во-вторых, в нем нет дефицитных и дорогостоящих компонентов, таким образом собрать его можно даже там, где затруднен доступ к радиодеталям или наблюдается дырка в кармане.
Характеристики усилителя следующие:

Основные характеристики следующие:
Номинальная выходная мощность (Rнагр = 4Ом), Вт 20

Рабочий диапазон частот (при неравномерности 0,5дБ), Гц 20...20000

Коэфф. нелинейных искажений, % 0,7

Отношение сигнал/шум, дБ -70

Номинальное входное напряжение, В 1

Входное сопротивление, кОм 10

Напряжение питания, В +/-25

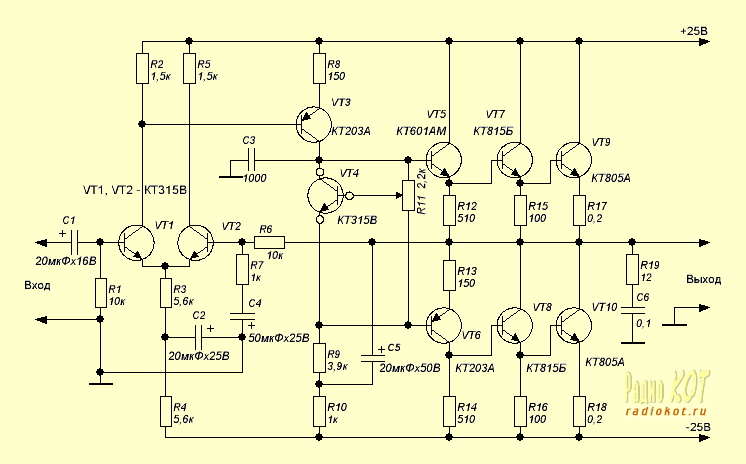

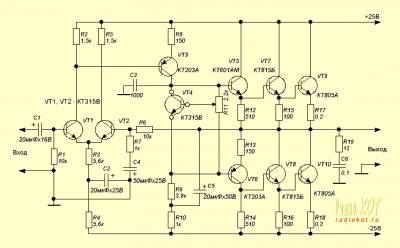

Схема:

Схема очень проста и если вы решили посвятить себя сборке усилителей на рассыпухе и исследованию их деятельности, то есть смысл начать с этого усилителя. Схема очень стабильная и некапризная.

Транзисторы VT1 и VT2 должны быть подобраны по коэффициенту усиления. Для облегчения себе жизни можно взять уже готовую транзисторную сборку. Резисторы R17, R18 можно изготовить из проволоки.

Настройка.

Настройка усилителя сводится к установке тока покоя транзистора VT9. В разрыв коллекторного провода включается миллиамперметр и подстройкой резистора R11 устанавливается ток 50-70 мА. Затем проверяется отсутствие постоянного напряжения на выходе усилителя с точностью 0,1В.
Все. Закончили упражнение.
Вся настройка производится при отключенной нагрузке.
И не забудьте плотно прикрепить транзистор VT4 к радиатору транзистора VT9. От этого зависит температурная стабильность усилителя. Можно, например, приклеить термоклеем или прижать фланцем транзистора VT9.
