105 Вт простой и качественный усилитель

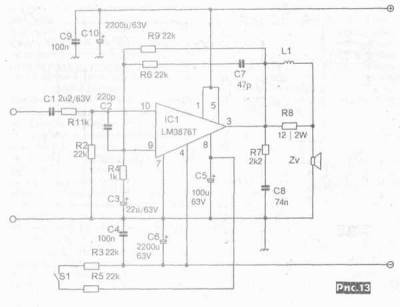

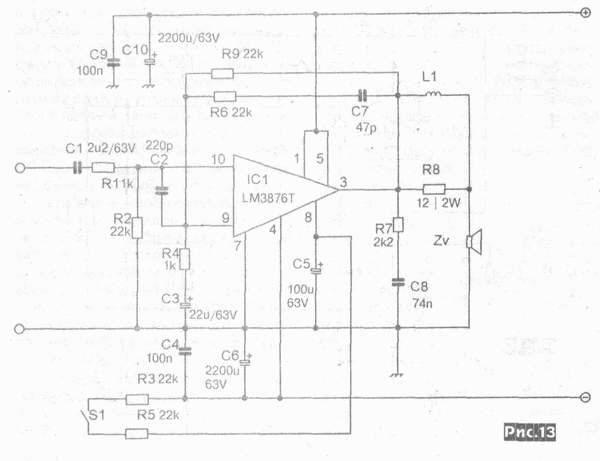

Схема усилителя:
105 ватт на 4-омной и 60 ватт на 8-омной нагрузке развивает УМЗЧ, описанный Ниязом Кашичем. Он выполнен по типовой схеме включения на ИМС LM3876T фирмы National Semiconductor и питается от двухполярного нестабилизированного БП напряжением ±35 В. Размыкание выключателя S1 включает режим приглушения. Несмотря на простоту и отсутствие подстроечных элементов, усилитель обладает высокими параметрами - коэффициент интермодуляционных искажений (SMPTE 60 Гц, 7 кГц, 4:1) не превышает 0,004%, типовый коэффициент гармоник 0,01%, уровень собственных шумов -114 дБ, АЧХ (-3 дБ) от 10 Гц до 90 кГц или 20 Гц...20 кГц по уровню ±0,25 дБ, поэтому он пригоден для аудиосистем самого высокого класса. Коэффициент усиления задается выражением Ки = 1 + R9/ R4. Катушка L1 намотана вокруг 2-ваттного (типа МЛТ-2) резистора R8 и содержит 14 витков провода диаметром 1,3 мм. Микросхему необходимо установить на радиатор с тепловым сопротивлением не более 3 °С/Вт.
|
