Данная статья поможет собрать качественный темброблок для вашего усилителя! В данной схеме реализована регулировка ГРОМКОСТИ, ВЧ, НЧ и регулировка баланса!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Uпит......................9-16 V
F раб.....................20-20000 Hz
U вх......................50-800 mV
K гарм...................<0.03%
Уровень шума.......-80 dB
Пределы регулировки:
Громкости.........-75 dB
Тембра НЧ.........+/- 15 dB
Тембра ВЧ.........+/- 15 dB
Баланса............-26 dB
Микросхема:

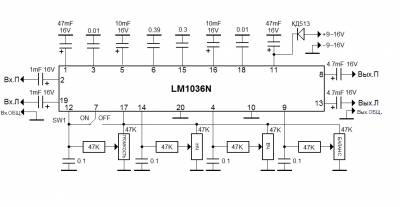

СХЕМА:

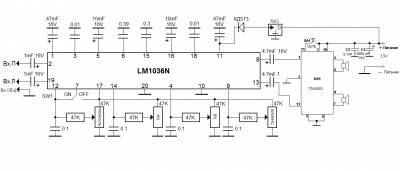

Пример использования с усилителем на TDA8563:
Печатна плата у форматі lay Джерело:http://cxema.at.ua/ |
