Стереофонический темброблок (TDA1524)
Схема выполнена на интегральной микросхеме TDA1524. Для регулировок используются спаренные переменные резисторы номиналом 2х100 кОм, секции которых включены параллельно. Благодаря этому обеспечивается более высокая механическая прочность установки резисторов и, в большинстве случаев, позволяет отказаться от дополнительного крепежа платы. Таким образом, модуль может держаться в корпусе усилителя только за счет крепления переменных резисторов.

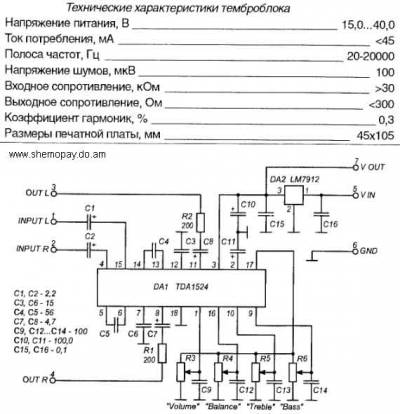

Схема:
Печатна плата та опис
|
