Электронный регулятор громкости и тембра

Наши, наши идут! Рассматриваем схему регулятора громкости, баланса и тембра на отечественной микросхеме К174ХА54, производства ОАО Ангстрем. А то все Сони, да Филипс… мы еще им покажем! Ага.

Микросхема представляет собой регулятор громкости, тембра и баланса стерео сигнала. То бишь одной микросхемы хватает на два канала. Так же, в микросхеме предусмотрена светодиодная индикация режимов работы и тонкомпенсация.

Основные характеристики следующие:

Напряжение питания, В . . . . . . . . . . . . . . . . . . . 2,1…6
Потребляемый ток, мА. . . . . . . . . . . . . . . . . . . . .10
Диапазон регулировки громкости, дБ. . . . . . . . . .70
Шаг регулировки громкости, дБ . . . . . . . . . . . . . 1,4
Диапазон регулировки тембра, дБ . . . . . . . . . . . +/-12
Шаг регулировки тембра, дБ. . . . . . . . . . . . . . . . 1,5
Диапазон регулировки баланса, дБ. . . . . . . . . . . 12
КНИ, %. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,05

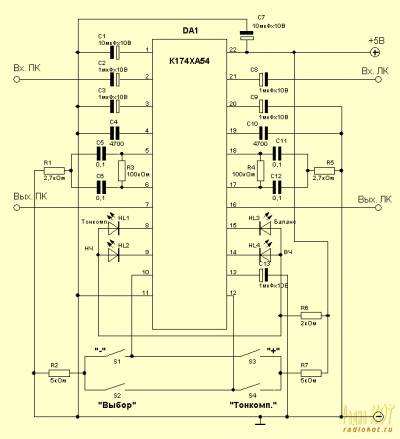

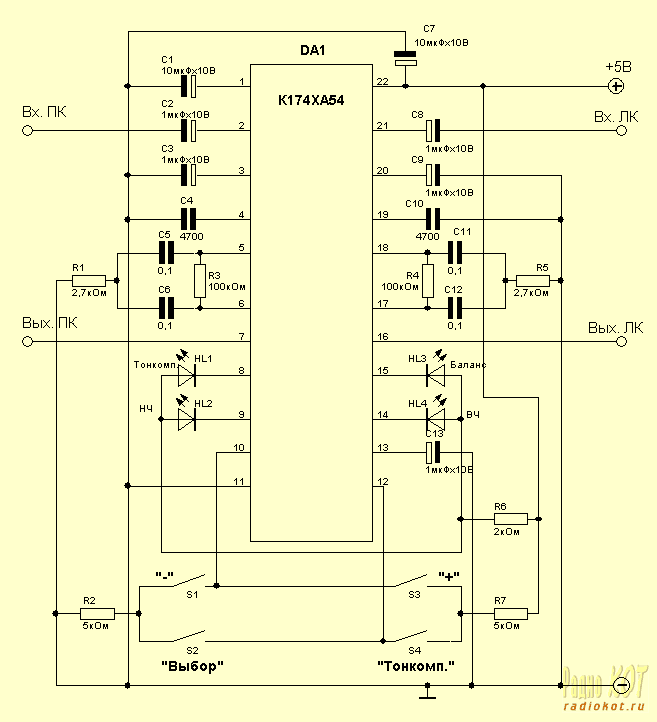

Сама схема:

И никаких переменных резисторов, товарищи! Забудьте! Все операции осуществляются кнопочками S1-S4. Выбор параметра, для регулировки осуществляется нажатием кнопки S2. Регулировка выбранного параметра - кнопками S1 и S3.

По умолчанию, микросхема находится в режиме регулировки громкости. При нажатии на кнопку S2, переключение режима осуществляется по кругу:
Громкость -> Тембр НЧ -> Тембр ВЧ -> Баланс -> Громкость.
Возврат из любого режима в режим Громкость происходит при отсутствии нажатия каких либо кнопок в течении нескольких секунд. Тонкомпенсация включается кнопкой S4 в режиме Громкость. А в режиме Тембр НЧ или Тембр ВЧ нажатие этой кнопки позволяет вернуть тембры на уровень 0 дБ. Это же просто праздник какой то!

Ну а светодиоды HL1-HL4 будут напоминать вам о выбранном режиме работы.

Табличка элементов, которые пригодятся:

Обозначение на схеме Номинал

C1.............................................10мкФх10В

C2.............................................1мкФх10В

C3.............................................1мкФх10В

C6.............................................0,1

C5.............................................0,1

C7.............................................10мкФх10В

C8.............................................1мкФх10В

C9.............................................1мкФх10В

C12...........................................0,1

C11...........................................0,1

C13...........................................1мкФх10В

C4.............................................4700

C10...........................................4700

HL1-HL4.....................................АЛ112 (или аналогичный)

R3.............................................100кОм

R1.............................................2,7кОм

R2.............................................5кОм

R4.............................................100кОм

R5.............................................2,7кОм

R6.............................................2кОм

R7.............................................5 кОм

S1.............................................Любой без фиксации

S3 ............................................Любой без фиксации

S2.............................................Любой без фиксации

S4.............................................Любой без фиксации

DA1...........................................К174ХА54
