10-ти полосный светодиодный анализатор спектра

В 2008 году в журнале Elektronika dla Wszystkich №5, была опубликована статья о анализаторе спектра, прошивка для контроллера была (возможно и есть) на сайте этого журнала. Однако о данном проекте знают не многие. Цель данной статьи поделиться материалом, показать как все работает.

И так, краткие технические характеристики:
Индикация частот: 31Hz, 62Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz, 16kHz
Размер матрицы - 10х10
Возможные режимы: Точка, линия, регистрация пиков.
Напряжение питания - 12V
Потребляемая мощность - Зависит от используемых светодиодов в матрице.
Тип входящего сигнала: Линейный стерео / линейный моно

Как уже ясно из описания - анализатор имеет 4 режима индикации: Линия (столб) с индикацией пиков и без, и "точка", так же с индикацией пиков и без.

Два различных входа: стерео, через интегрированный на плате микшер и моно.

Теперь перейдем к аппаратной части.

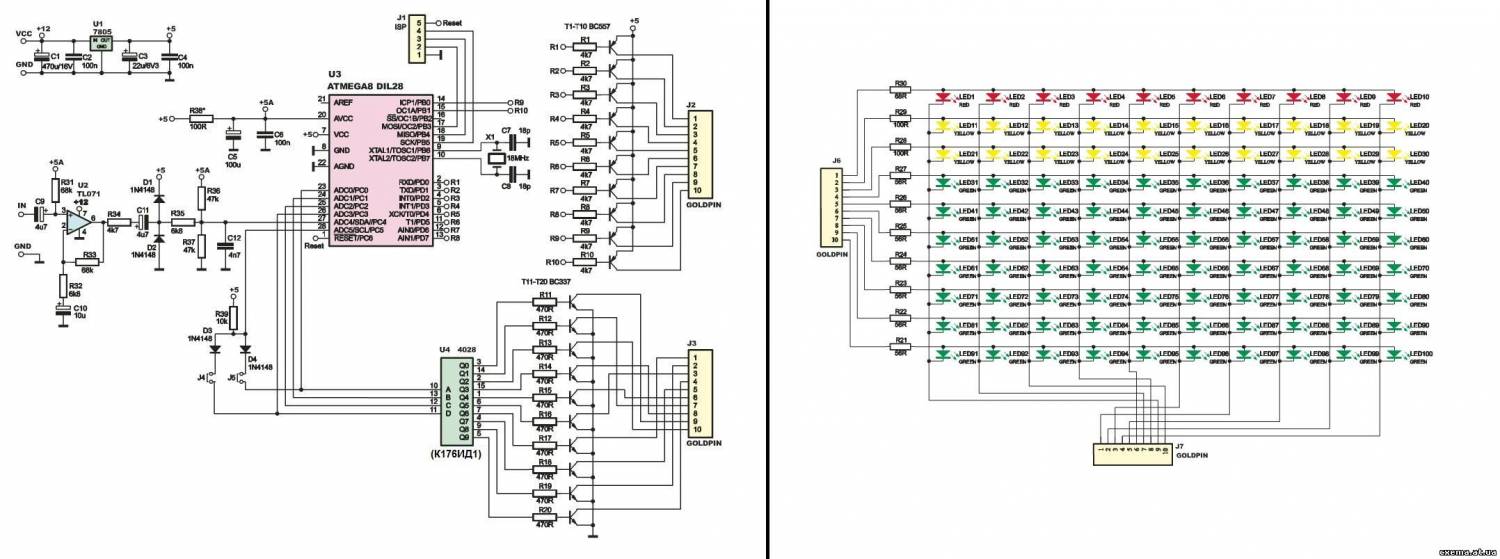

Схема:

По схеме видно, что устройство состоит из двух "блоков", сама матрица и управляющая плата.

Схема не сложная, все реализовано на одном контроллере фирмы ATMEL Atmega8.
Кварц в схеме используется на 18mhz. Микросхема CD4028 имеет советский аналог К176ИД1.

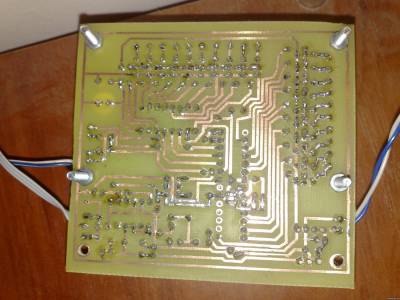

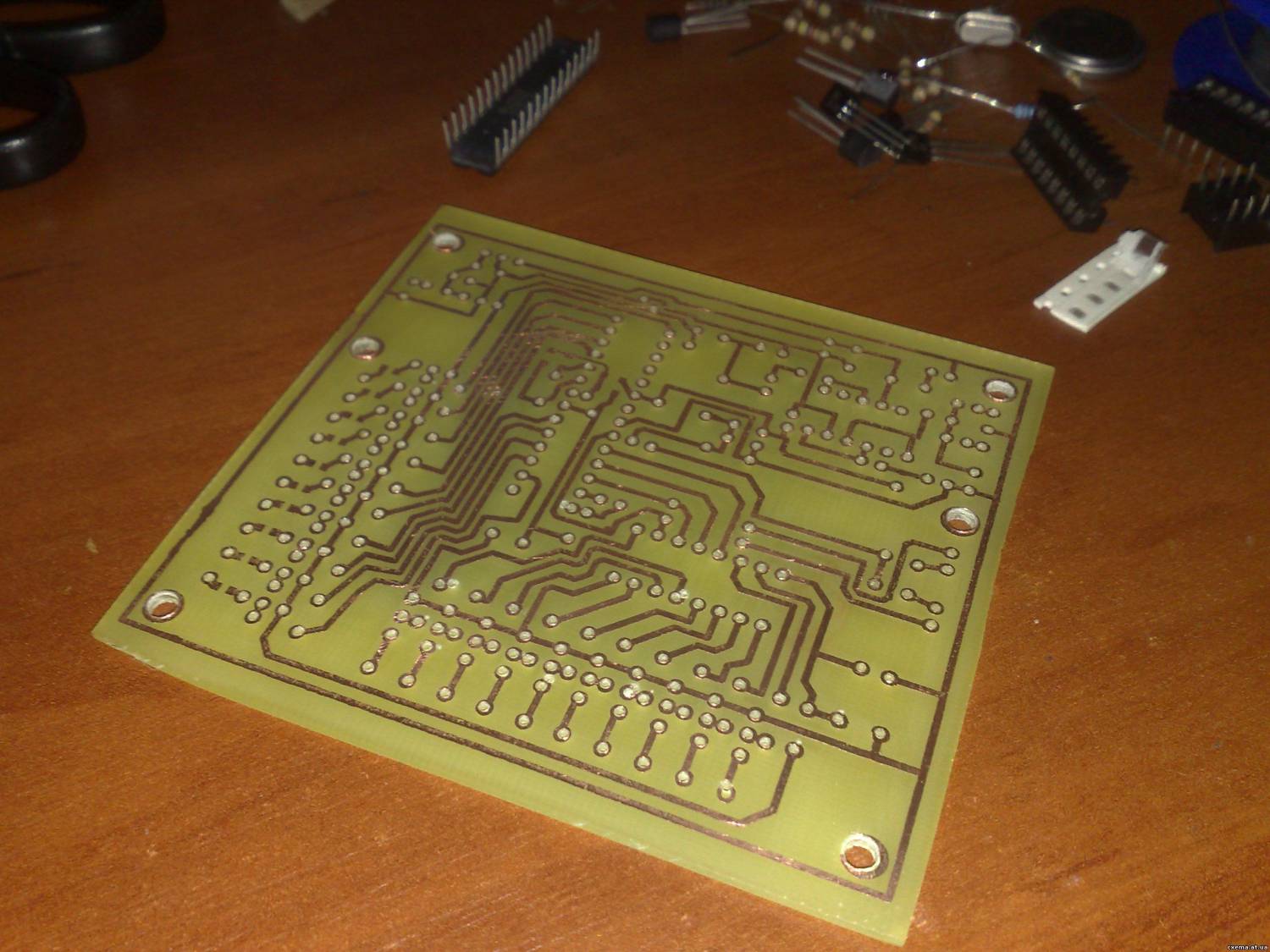

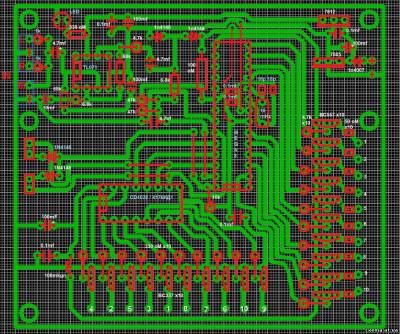

Печатная плата устройства находится в архиве, в формате .lay +расположение элементов.

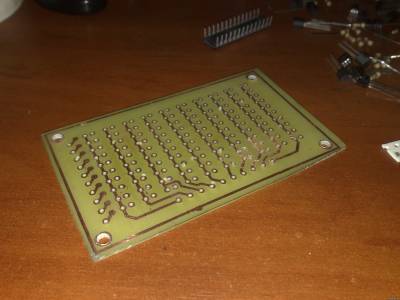

Монтаж односторонний. Несколько слов о самой матрице.

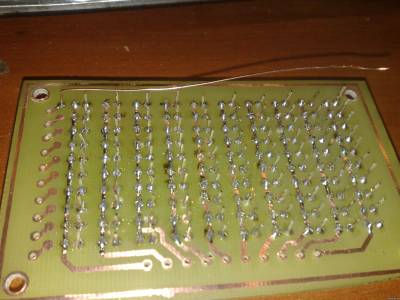

Печатная плата матрицы односторонняя, потому общие аноды светодиодов припаиваются вот так:

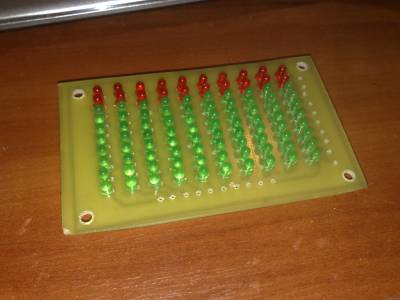

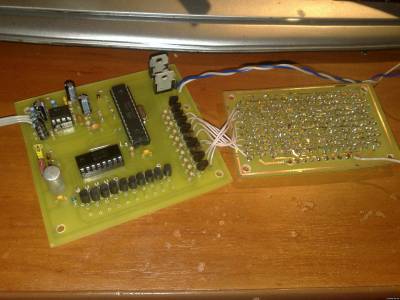

Готовое устройство выглядит так:

Моя разработка печатной платы только пример, Вы можете сделать свой вариант платы, и поделится им в комментариях к статье! В моем варианте получился сравнительно удобный, односторонний монтаж, некоторые детали заменены на SMD тип, для экономии размеров, в особо "шумных" местах добавлены фильтры по питанию, два входа (моно и стерео). Расположение силовой части схемы сделанно так чтобы на основной стабилизатор (7805) можно было установить радиатор.
Светодиод на плате установлен для индикации входного напряжения +12V, устанавливать его не обязательно.
Дроссель, идущий к микросхема CD4028 (К176ИД1), играет сравнительно важную роль, т.к. при использовании не очень качественных источников питания данная микросхема (дешифратор) может работать не корректно. Однако при питании от качественного источника - дроссель можно заменить перемычкой.
Перемычки на плате заменяются переключателями, ими и устанавливается режим индикации.

Марки транзисторов не критичны, подойдут любые PNP и NPN транзисторы
