Рис.1 Внешний вид ChipCordera

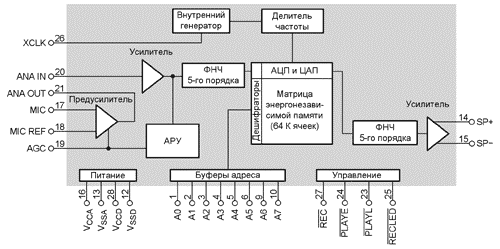

Устройство на основе микросхемы ISD1210S семейства ChipCorder компании Winbond Electronics предназначено для записи и высококачественного воспроизведения звуковых фрагментов до 10сек. Оно предназначено, в первую очередь, для "озвучивания" бытовой техники и игрушек, но могут быть использованы в промышленных автоматических схемах речевого оповещения. Представление о структуре микросхемы ChipCorder дает схема, приведенная на рис 2.
Рис.2
Внутри нее находятся микрофонный усилитель с системой АРУ, сглаживающий и помехоподавляющий фильтры, выходной УЗЧ и многоуровневый массив памяти. Каждая ячейка памяти способна принимать одно из 256 значений напряжения. Дополнительные аналого-цифровые или цифро-аналоговые преобразователи не требуются.
Устройство имеет однополярное питание +9в (или +5в, если не устанавливатть стабилизатор 78L05, например если питание подается с БП компьютера), автоматический переход в ждущий режим, 100 000 циклов записи и 100 лет хранения записанного сообщения. Габаритные размеры платы 60 х 40мм.
Для управления устройством выведены три кнопки PLAYE, PLAYL, REC. При однократном нажатии кнопки PLAYE происходит воспроизведение всего сообщения, нажатие кнопки PLAYL приводит к началу воспроизведения, отпускание - заканчивает его. Кнопка REC включение записи. Единовременно записывается, хранится и воспроизводится только одно сообщение. Каждое последующее записывается "поверх" старого.

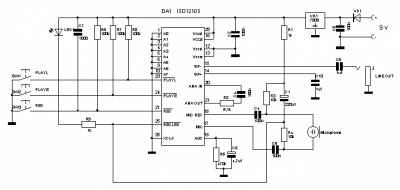

Принципиальная схема ChipCordera предсатавлена на рис.3
Рис.3 Принципиальная схема ChipCordera
|
