Замена подвеса динамика 50ГДН-3 (75ГДН-3)

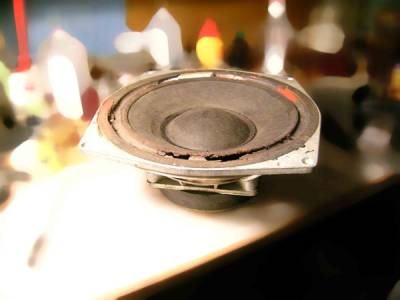

Замена подвеса динамика 50ГДН-3 (75ГДН-3).

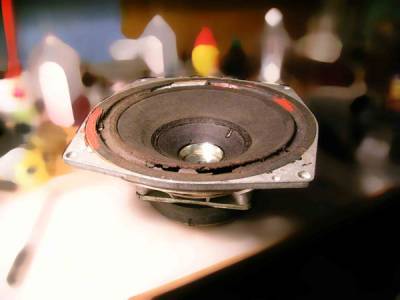

Методика может быть применена для ремонта динамика 25ГДН-1 (10ГД-34) и для других аналогичных динамиков и не может расцениваться как единственно правильная.

Для этого понадобится следующие основные материалы:
1. Повес в соответствующий динамику.
2. Любой контактный клей (Момент-1, 88)
3. Латекс или разведенный ПВА

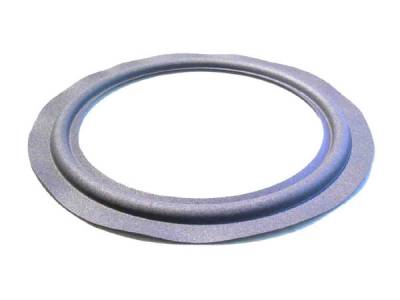

Подвесы поставляются не обрезанными как по внутреннему размеру, так и по наружному т.к. используются не только для ремонта 75 ГДН. Его необходимо обрезать на нужный диаметр.

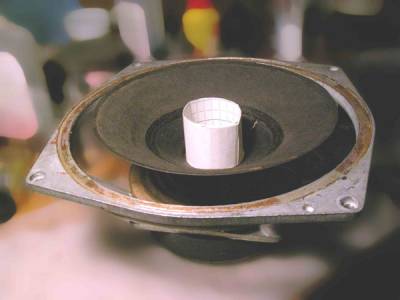

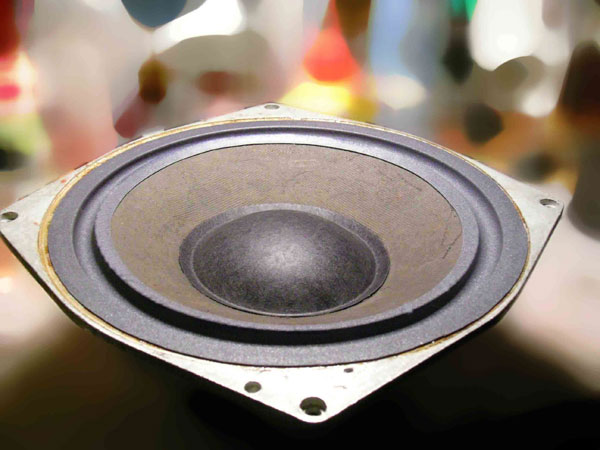

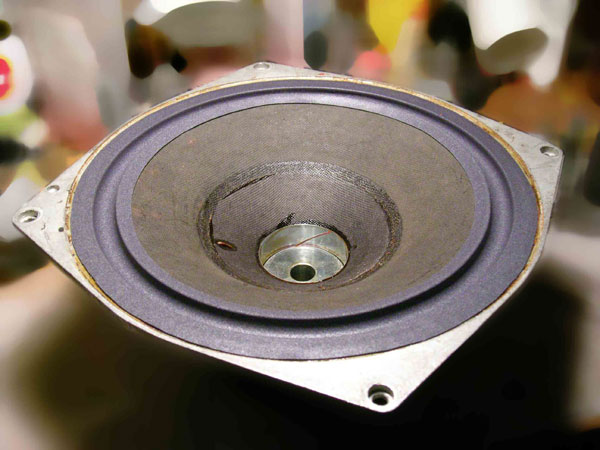

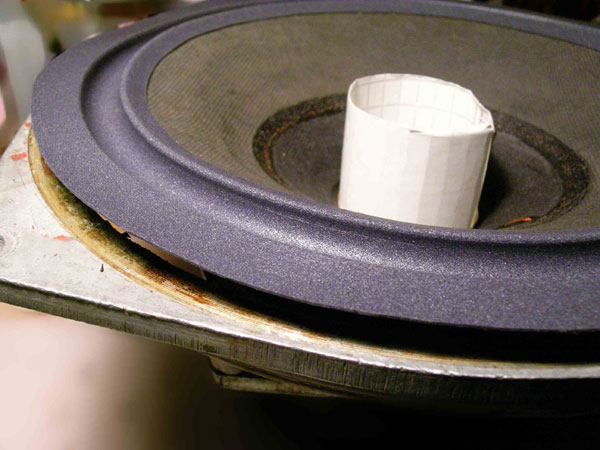

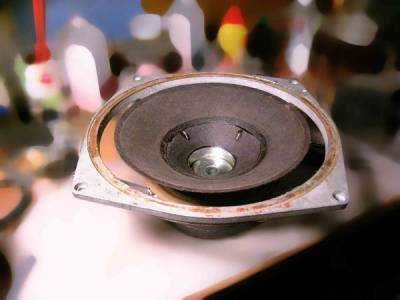

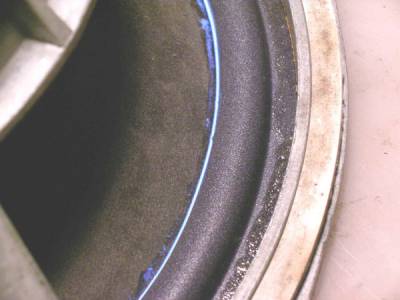

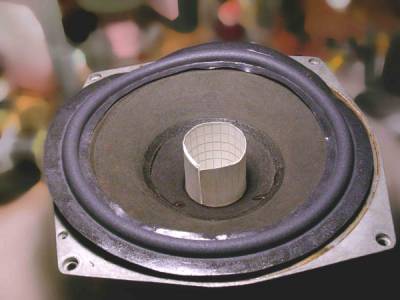

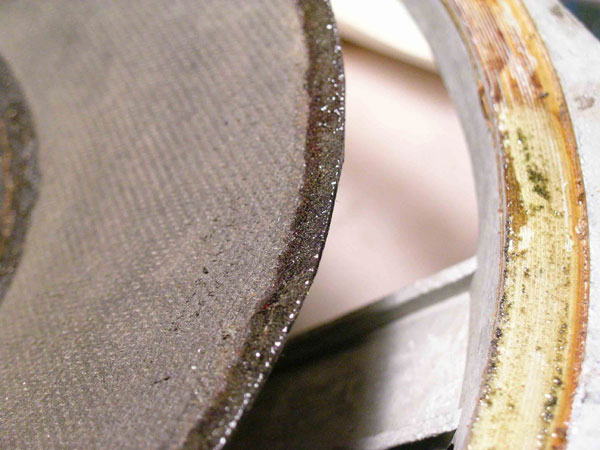

Отклеивается колпак, размочив клей ацетоном. Зачищается место под вклейку подвеса (на диффузоре и держателе). Обрезается диффузор по периметру на 2 мм. С помощью полосок из бумаги (пластика и др.) центруется подвижная система (полоски закладываются в зазор между катушкой и керном магнитной системы). Наносится контактный клей на подвес, диффузор и держатель (подвес в начале потеряет свою форму, потом вернется в исходное положение). И, вооружившись ловкими руками, ровно опускаем подвес на диффузор и держатель. Лучше слегка вытащить диффузор из держателя, чтобы он сначала лег на диффузор, а потом вместе с ним приклеить его к держателю. Вытаскиваем полоски, контролируем качество сборки и приклеиваем колпак. Для этого можно использовать ПВА или 88 клей.

Можно для облегчения процесса отклеить шайбу от диффузора, размочив ацетоном (благо качество клеев наших динамиков оставляет желать лучшего), и отпаять выводы (а лучше их вообще заменить).

Можно, конечно, отклеить от держателя и шайбу, применив для этого растворитель 88 клея - этилацетат.

Тогда, нужно положить подвес на ровную поверхность, намазать клеем диффузор и подвес, после чего опускаем на него диффузор с катушкой. Потом наносим 88 клей на подвес, держатель, а БФ на диффузор и шайбу, центрируем, вышеуказанным методом подвижную систему и вклеиваем.

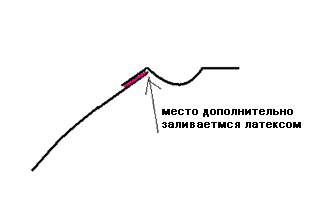

Хорошим тоном считается залить на указанное на рисунке место латекс (или разведенный ПВА).

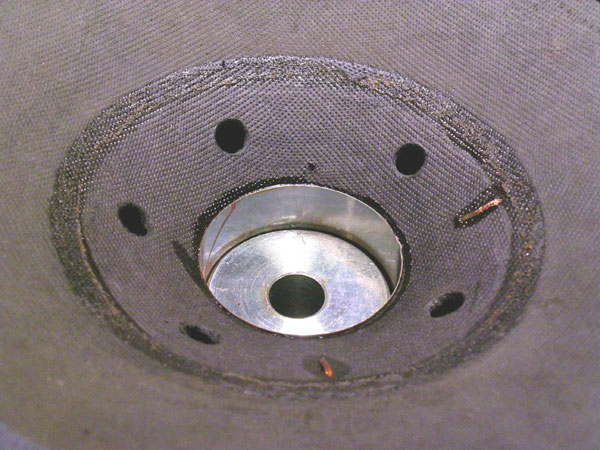

Хорошо еще сделать отверстия под колпаком для лучшей вентиляции.
