25ГДН-1-4(10ГД-34)

25ГДН-1-4(10ГД-34)
Назначение - применение в закрытых выносных акустических системах бытовой радиоаппаратуры 2-й группы сложности в качестве низкокочастотного звена при работе в помещениях. Головка громкоговорителя электродинамического типа, низкокочастотная, круглая, с неэкранированной магнитной цепью. Диффузодержатель изготовлен методом литья под давленииием из алюминиевого сплава. Диффузор конусный изготовлен из бумажной массы с пропиткой. подвес троидальной формы - из резины. Центрирующай шайба изготовлена из ткани с пропиткой.

Технические характеристики

Эффективный рабочий диапазон частот Гц 63 ... 5000
Уровень характеристической чувствительности, не менее Дб 84
Рабочая мощность Вт 8
Неравномерность АЧХ Дб 12
Полный коэффициент гармонических искажений при подведении мощности, соответствующей номинальному звуковому давлению , на частотах выше 1000Гц % 3
Полный коэффициент гармонических искажений при подведении мощности, соответствующей номинальному звуковому давлению , на частотах ниже 1000Гц % 6
Номинальное электрическое сопротивление Ом 4
Предельная шумовая (паспортная) мощность Вт 25
Предельная долговременная мощность Вт 27
Предельная кратковременная мощность Вт 30
Частота основного резонанса Гц 80+-20
Полная добротность
0.45+-0.1
эквивалентный обьём м3 0.011
Габаритные размеры мм d125x75,5
Масса г 1300

Сведения о конструкции звуковой катушки

Марка провода
ПЭЛ
Диаметр провода мм 0,23
Количество слоев намотки 2
Количество витков в 1-ом слое 46
Количество витков во 2-ом слое 45
Омическое сопротивление Ом 3,1+-0,4
Высота звуковой катушки мм 25,4
Внутренний диаметр мм 25,4
Внешний диаметр , вместе с намоткой мм 26,6

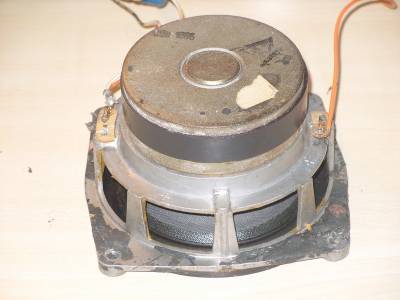

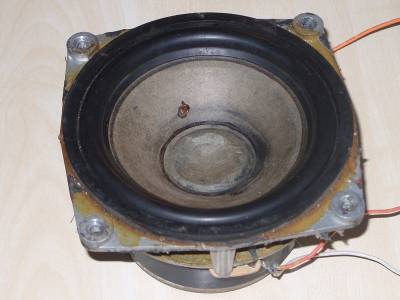

Фотографии:
