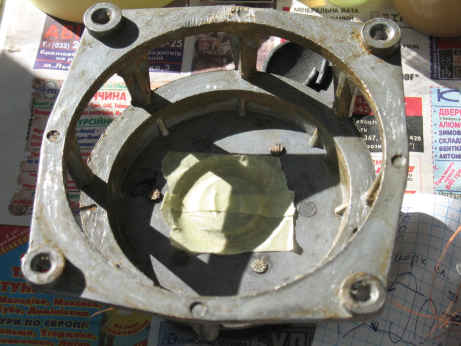

Розбираємо динамік. Відмиваємо корзину від залишків клею. Видаляємо перегорілу котушку, записавши напрям обмотки, кількість витків у шарах і діаметр дроту (Останні два параметра можна знайти у довідниках).

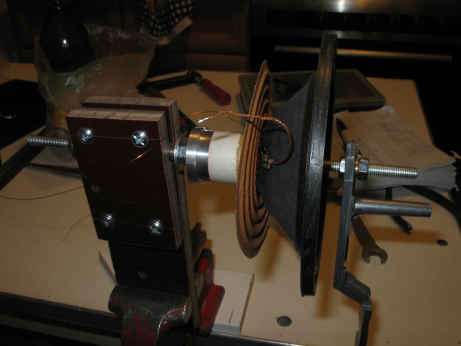

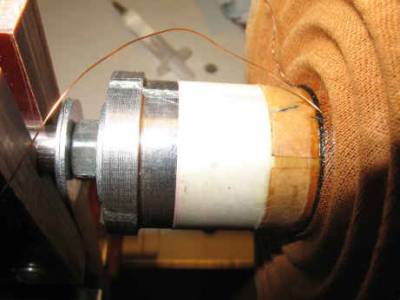

Виявилось, що перегораючи котушка пропалила паперовий каркас. Довелося зробити новий. Для намотування закріпляємо каркас із дифузором на оправці, а оправку в станку.

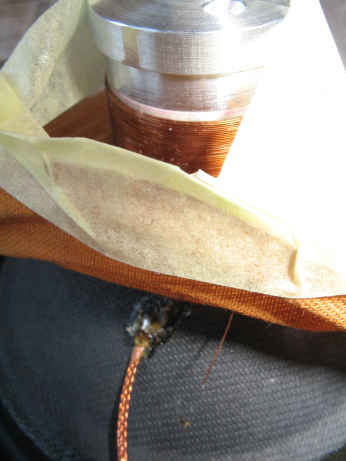

Вивід обмотки протягуємо під краєм центрувальної шайби (місце вводу розмочити розчинником). Дріт попередньо бажано залудити.

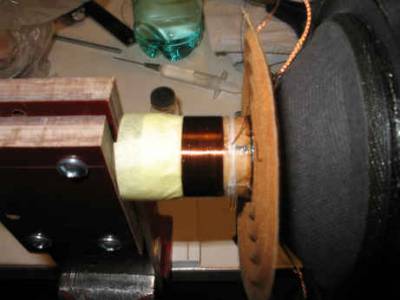

Кінці обмотки потрібно закріпити нитками, щоб не втікали. Мотаючи промащуємо каркас клеєм. Дріт пропускаємо через тампон, змочений у спирті і теж, по можливості мастимо клеєм. Після завершення першого шару "підпираємо" його край клейкою стрічкою (щоб витки верхнього шару не провалювались між витки нижнього). Намотуємо другий шар.
Просушуємо обмотку, згідно вимог для клею. Виводимо другий кінець обмотки, лудимо і припаюємо обидва виводи.

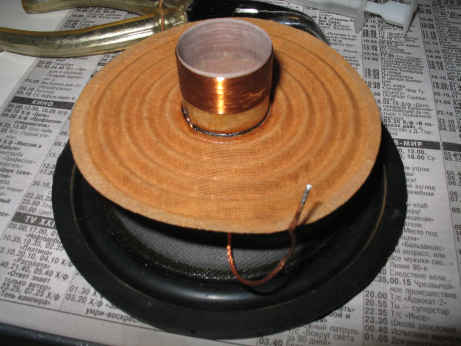

Знімаємо готову котушку з оправки і збираємо динамік.
|
